正面図と側面図から、立体図を作成します。左が10-40°の不等角図、右が30-30°の等角図です。

※上面は左面、右面の線分をコピーして作成しています。

等角図と同じように、対象の図形を回転しブロックに変換。ブロックのXYの尺度を変倍して挿入する方法で、

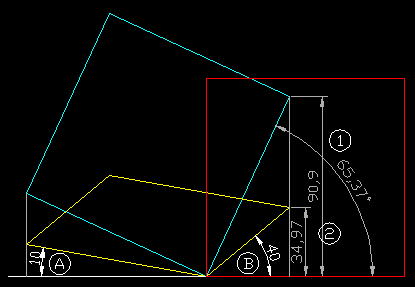

左(下図のA)が10°右(下図のB)が40°の不等角図を描きます。

・図形を回転（下図の１）します
　　65.372878309162°回転します。
　　正確な値は、arctan (sqrt ( tan(10°)/ tan(40°))) で求まります。（角度はラジアンに変換して下さい。）
　　※回転角度は、作成する上面の向きにより、-90°する必要がある場合があります。

・これ(下図の水色の図形)を適当な名前でブロックとして登録します。

・ブロックを挿入します
　　挿入する時のY尺度を 0.38465036654、X尺度を 1.0 にします。
　　これは、3D面でX軸まわりに回転する（傾ける）のと同じことになります。
　　正確なY尺度は、 cos( 回転角度 ) * tan(40°) / sin( 回転角度 ) で求まります。

・必要であれば、ブロックを分解します

・下図の黄色の部分が挿入後の図形です。

上図の赤い図形を、3D空間でZ軸まわりに 65.372878309162°回転し、
X軸まわりに、67.377963691812°回転すると、丁度、黄色い図形のように見えます。
30-30°の時は、Z軸まわりに 45.0°回転、X軸まわりに 54.735610317245°回転。

3D面でのX軸まわりの回転角度は、PI/2.0 - arcsin( Y尺度 )で求まります。

線分だけの図形の場合は、線分のZ値を０にすると、目的の不等角図になります。
他の図形を含む場合は、メタファイルに書き出し( WMFOUT )、それを2倍の尺度で挿入( WMFIN )すると、
それらしいものになります。

３D空間では、図形をどのように回転しても長さが変わることはありませんが、
不等角図（紙の上）では、X,Y,Z（右方向、左方向、上方向）、それぞれの長さが変わります。

10-40°の各辺の長さの係数
　　・右方向： 0.543977765132
　　・左方向： 0.923062346497
　　・上方向： 0.923062346497
※偽尺寸法の係数（システム変数 DIMLFAC ）を変える場合は、この値の逆数を使います。

10-40°、40-10°の不等角図は、Y,Zが同じ値になります。
30-30°では等角図になり、X,Y,Zが同じ長さ係数 0.816496580928 になります。
その逆数（1.2247...）倍すると、係数 1.0 の等測投影図（用語が正しいかどうか・・・）になります。

選択した図形を、10-40°、30-30°、40-10°及び任意の角度の不等角図に変換するLISP
usox.lsp 2010.1.23 （3D回転角度からの作成に対応）

図形の回転角度、ブロック挿入時のY尺度、回転角度の計算

	※A=左辺の角度,B=右辺の角度（単位；ラジアン）
	回転	扁平	回転

上面
	回転角度　arctan( sqrt( tan(B) / tan(A)))	挿入時のY尺度（Ro=回転角度）　abs( cos(Ro) * tan(B) /sin(Ro))

上面
	回転角度　arctan( sqrt( tan(B) / tan(A))) - PI/2.0	挿入時のY尺度（Ro=回転角度）　abs( cos(Ro + PI/2.0) * tan(B) / sin(Ro + PI/2.0))

左面
	回転角度　arctan( sqrt( tan( PI/2.0 -A-B) / tan(B))	挿入時のY尺度（Ro=回転角度）　abs( cos(Ro) * tan(PI /2.0 -A-B) / sin(Ro))	挿入時の角度　B - PI / 2.0

右面
	回転角度　arctan( sqrt( tan(A) / tan(PI/2.0-A-B))) - PI/2.0	挿入時のY尺度（Ro=回転角度）　abs( cos(Ro + PI/2.0) * tan(A) / sin(Ro + PI/2.0))	挿入時の角度　PI / 2.0 - A

AutoCAD の ROTATE3D コマンドで Z 軸まわりに回転 → X 軸まわりに回転した図形を不等角図であらわすとき、
その左辺、右辺の角度は次のようになります。

左の角度 = abs( arctan( sin( angZ + PI/2.0 ) * cos( angX ) / cos( angZ + PI/2.0 )))
右の角度 = abs( atan( sin( angZ ) * cos( angX ) / cos( angZ )))
　※　angZ ： Z 軸まわりの回転角度（ラジアン）　angX ： X 軸まわりの回転角度（ラジアン）

それらしく寸法を入れます

寸法を作成するための準備をします
・傾斜角度を、それぞれ 10°、-10°、40°、-40°にした文字スタイルを作成します。
　厳密には作成する面によって文字幅を変える必要がありますが、読みやすさを考え同じ文字幅にします。
　

・各方向ごとに文字スタイルと、長さの寸法尺度( DIMLFAC )を変えた寸法スタイルを作ります。
　※寸法が少ない場合は、寸法スタイルを作らず、描いた寸法をあとで変えるほうが簡単です。
　　また、DIMLFAC はそのままで、寸法値上書きの値を書き換えると、もっと簡単です。

寸法を入れます
・平行寸法(BricsCADでは整列）で寸法を記入し、スライド寸法（BricsCADでは斜め寸法）で傾きを修正します。

スライド寸法：
　AutoCAD では、寸法補助線の方向（角度）を指定します。（最近のZwCAD, IJCADも同じです。）
　BricsCAD では、寸法線から寸法補助線への角度を指定します。相対的なので、計算が必要です。

そのままの寸法

長さの寸法尺度( DIMLFAC )を変えるか、寸法値上書きで無理やり書き換えます
