等角図(アイソメ図)を作成 UsoTool 2024, UsoTool_LT2026 (2025/06/26a)

■概要

 ・CAD の図形を、等角図(アイソメ図)に変換し、挿入します。
  ※選択した図形は、消去され、変形したブロックに変換されます。ご注意下さい。
 ・等角図用の寸法スタイルを、スクリプトで作成し、寸法入力を支援します。

■動画

 ・動画:https://youtu.be/0JMp4L7fMrM
  動画で使っている LISP:http://www.izawa-web.com/lsp/bline.lsp

■履歴

 ・2025. 6.26 AutoCAD / AutoCAD LT (LISP が動くバージョン)用を追加

 ・2024.10.04 作成処理をコマンドから LISP に変更、元図形を残すに変更、TEXT 変形を追加
 ・2024. 9.30 IJCAD で選択図形が1つだけになるのを対策
 ・2024. 9.24 BricsCAD、IJCAD、ZWCAD、ARES、AutoCAD 対応版(AutoCAD LT では動きません)
 ・2016. 8.20a AutoCAD LT 2014 で "ISODRAFT" コマンドが無いため、
         システム変数 (SNAPSTYL、SNAPISOPAIR) の変更で対応した。

■使い方

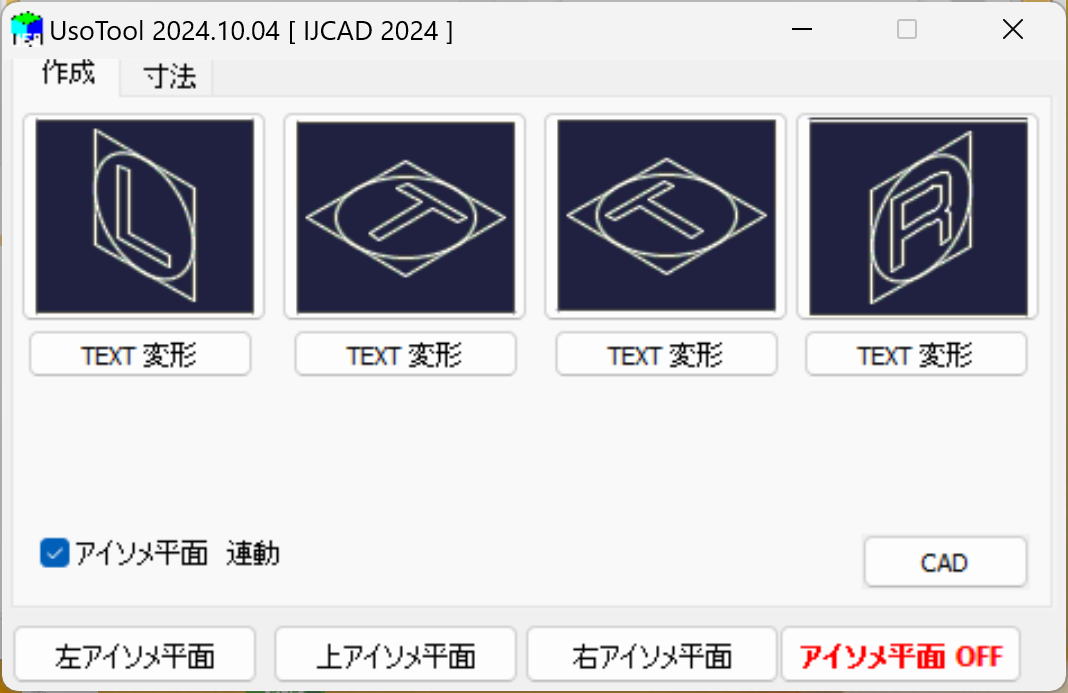

 ・作成
  [ L ]~[ R ] の4つのイメージをクリックし、CAD 上で対象の図形を選択し、[Enter]キーを押します。
  作成するブロックの挿入基点を指示します。
  CAD 上に変形したブロックが表示されるので、挿入位置を指示します。

 ・TEXT 変形
  回転角度が0、または傾斜角度が0 のTEXT を選択したときは、変形TEXT が追加されます。
  希望の位置に移動してください。
  すでに変形されていると思われる TEXT を選択したときは、回転角度、傾斜角度が変更されます。(LT2025,2026 用は未実装)

  下の4つのボタンは、アイソメ平面の切り替えです。CAD で切り替えるのと同じです。

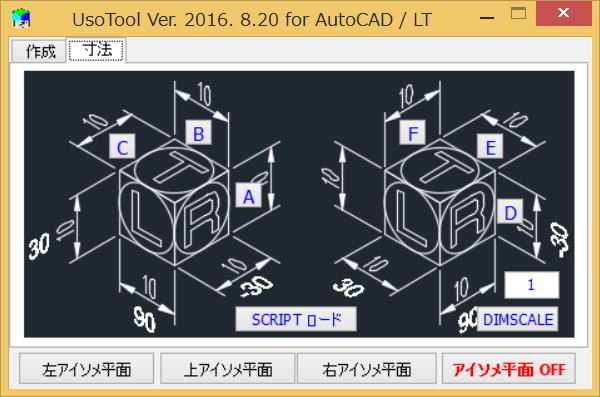

 ・寸法
 [ SCRIPT ロード ] ボタンをクリックし、スクリプトをロードします。
 "USOD_30"、"USOD_150"、2つの寸法スタイルが追加されます。

 DIMSCALE を使って寸法を作成しているときは、[ DIMSCALE ] ボタンをクリックし、DIMSCALE を取得して下さい。
 使っていない時は、適当な尺度を入力して下さい。
 ※LT2025,2026 用は、図面の DIMSCALE を採用しています。

 寸法位置 [A] ~ [ F ] のボタンをクリックし、CAD 上で寸法を記入して下さい。
 自動で、スライド寸法が作成されます。
 ※寸法スタイルの一部を変更する場合は、スクリプトファイル "UsoTool.scr" を メモ帳等で開き、変更して下さい。


■開発環境

 ・Delphi XE5 Professional / Windows 8.1
 ・Delphi 10.4 Professional / Windows 11

■作者連絡先

 作者 : f .izawa
 e-mail : f.izawa@dream.com
 URL : http://www.izawa-web.com/

■免責事項・著作権等

 本アプリケーションを使用したことによる事故、損害等の一切について、作者はその責を負いません。
 本アプリケーションの著作権は、f.izawa が所有し、これを主張します。

■ダウンロード

 ・動画:https://youtu.be/0JMp4L7fMrM
  動画で使っている LISP:http://www.izawa-web.com/lsp/bline.lsp (2025/06/24 更新版)

 ・
AutoCAD / AutoCAD LT (LISP が動くバージョン) 専用最新版:
 http://izawa-web.com/zip/UsoTool_LT2026_20250626a.zip(EXE本体のみ)
 ※動作確認は AutoCAD LT 2026 のみです。

 ・複数 CAD 対応最新版:作成を LISP に変更、TEXT変形追加版
 http://izawa-web.com/zip/UsoTool_20241004.zip(EXE本体のみ)

 ・複数 CAD 対応最新版:IJCADで選択図形が1つだけになるのを対策版
 http://izawa-web.com/zip/UsoTool_20240930.zip(EXE本体のみ)

 ・BricsCAD、IJCAD、ZWCAD、ARES、AutoCAD で動く可能性があるバージョン (AutoCAD LT では動きません)
 http://izawa-web.com/zip/UsoTool_20240924.zip(EXE本体のみ)
  [CAD] ボタンでターゲットの CAD を選択して下さい。
 ※動作確認は、BricsCAD V20, V24、IJCAD 2024、ZWCAD 2025 のみです。

 ・旧バージョン AutoCAD / LT2014~2017 用
 http://izawa-web.com/zip/UsoTool2017.zip(EXE本体のみ)

 ※インストーラは作成していません。解凍したEXEをダブルクリックで起動して下さい。
 ※レジストリは使用していません。

 ・LISP コマンドライン版(CAD よって期待どおりに動かないことがあります)

  等角図
  http://www.izawa-web.com/lsp/uso_tool2024.lsp (AutoCAD LT 2026 でも動きました)
  不等角図、等角図

  http://www.izawa-web.com/lsp/usox2024.lsp
