R_OFFSET Ｒ付きオフセット、アウトライン作成 2025/08/22

■概要

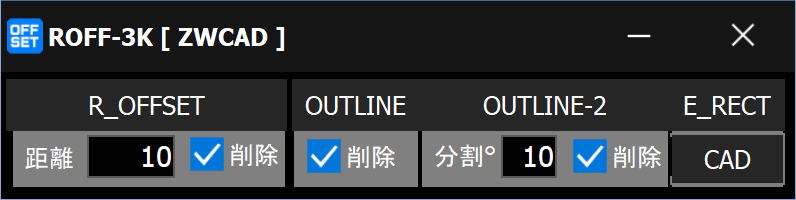

　・[R_OFFSET]
　　閉じたポリラインをＲ付きでオフセットします。
　　輪郭線になっていない場合は、[OUTLINE] ボタンでアウトライン化して下さい。

　・[OUTLINE]
　　複数の図形をアウトライン化します。
　　境界作成 BOUNDARY コマンドで作成しています。

　・[OUTLINE-2]
　　複数の図形をアウトライン化します。
　　LINE, POLYLINE, ARC, CIRCLE のみが対象で、ARC, CIRCLE は微小直線で近似されます。
　　非常に遅いです。
　　用途によって、[OUTLINE]と使い分けてください。

　・[E_RECT]
　　図形を囲う矩形を作成します。

　・[削除]チェックボックス
　　境界作成用の矩形、または選択した図形が削除されます。通常はオンで使います。

　・[CAD]
　　ターゲットCAD を変更します。
　　ほぼ、ARES、AutoCAD、BricsCAD、IJCAD、ZWCAD で動く可能性があります。
　　すべてのCAD、バージョンでの動作確認しておりません。

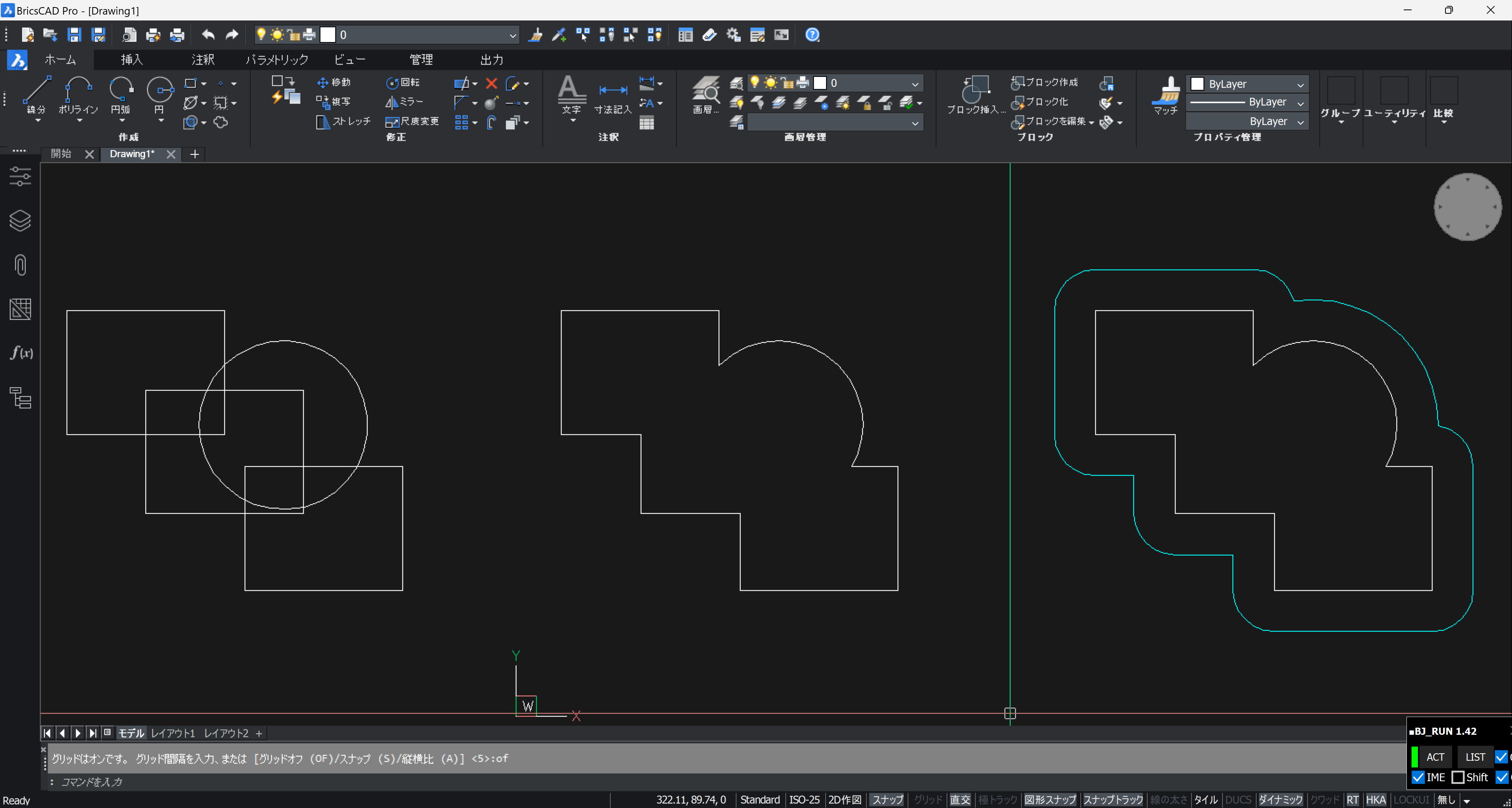

　作図例 ： 左から [元図] -> [アウトライン化] -> [R付きオフセット] の順


■著作権、免責事項等

　本ツールの著作権は作者 f.izawa が所有し、これを主張します。
　本ツールをダウンロード、解凍、使用したことによる事故、損害等の一切について、作者はその責任を負いません。
　使われる方の責任において、使って下さい。

■ダウンロード

　2025/08/22 : AutoCAD で [E_RECT] が動かないのを修正しています。他の変更はありません。
　http://www.izawa-web.com/zip/ROFF3_20250822.zip (EXE 本体のみ）

■履歴

　2024.03.03 初版作成
　2025.08.22 AutoCAD で [E_RECT] が動かないのを手直し

■開発環境

　Delphi 10.4 / BricsCAD V20.2 / Windows 11 Home
