PDFAID Ver.1.14A 2024/10/02A
■機能

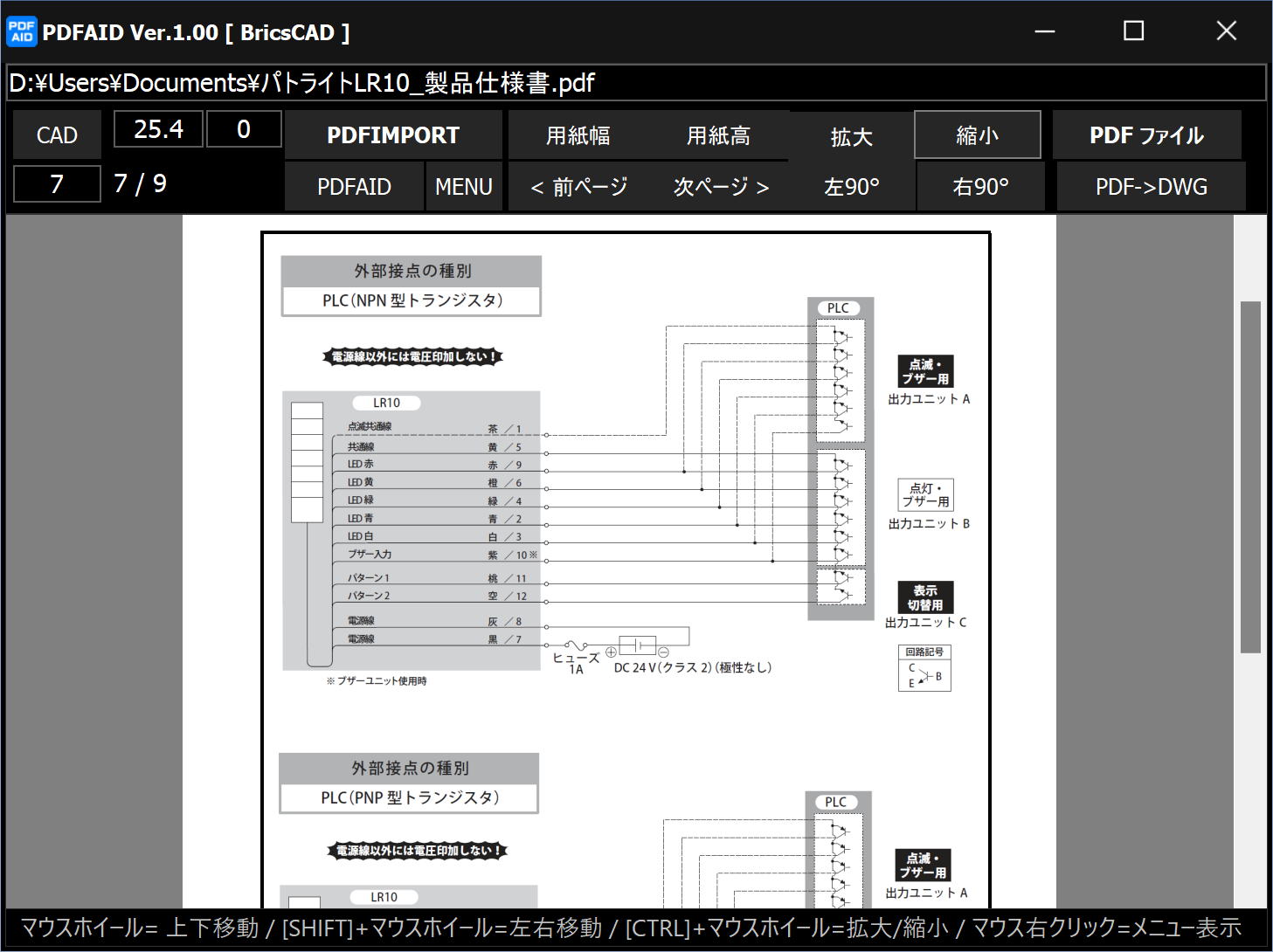

・PDF 閲覧
・文字列のドラッグでハイライト表示、[Ctrl]+[C] でクリップボードにコピー
・PDFIMPORT, -PDFIMPORT コマンドの発行(BricsCAD, AutoCAD のみ)
・PDFIMPORT された図形の整形(LISP が動く CAD (AutoCAD, ARES, BricsCAD, IJCAD, ZWCAD)
が対象)
・PDF-DWG 変換(Autodesk AcCoreConsole.exe を使用)
・PDF 表示エリア全体をキャプチャ。即座に CAD にペースト可能。
・ 現在のページを画像ファイルに保存。
・半角、全角で分断されない MTEXT -> TEXT 変換
※ すべての CAD での動作確認はしておりません。

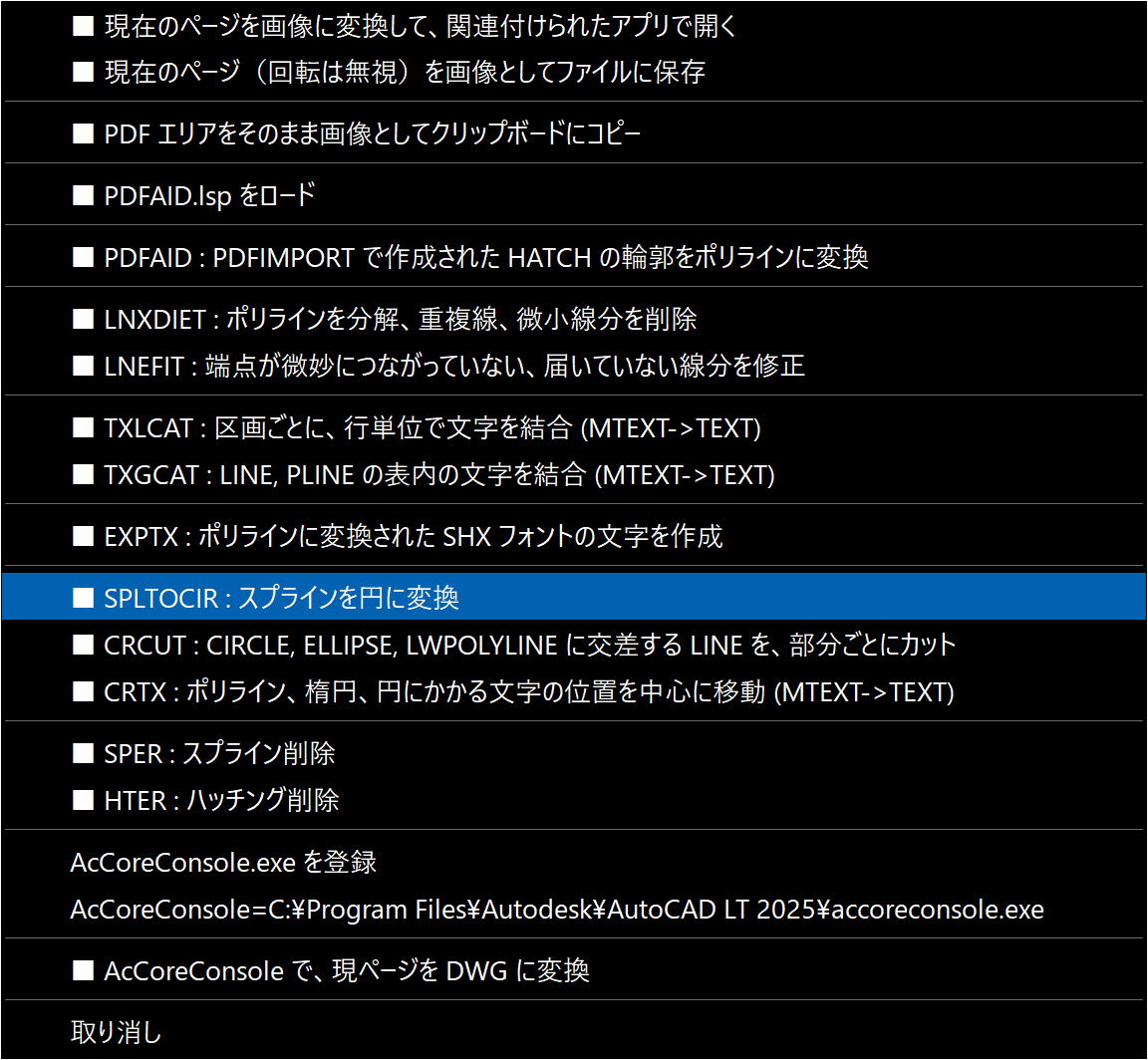

■ ポップアップメニュー
・同梱の LISP コマンドを発行
※AutoCAD では、ロードできない、エラーがでて動かない可能性があります。
・PDF->DWG 変換に使用する AcCoreConsole.exe を登録
・PDF 表示エリア全体を画像としてクリップボードにコピー。メモ、参照用として 手軽に CAD にペーストできます。
■使用ライブラリ、コンポーネント
・pdfium.dll
Pre-compiled binaries of PDFium
https://github.com/bblanchon/pdfium-binaries
Mozilla Public License, version 2.0
・TPdfDocument
https://github.com/superswanman/TPdfDocument?tab=readme-ov-file
BSL-1.0 license
■ 著作権、免責事項等
・使用しているライブラリ、コンポーネントの著作権はそれぞれの作者、著作者が所有しており、無保証です。
・本ツールの著作権は作者 f.izawa が所有し、これを主張します。
・本ツールをダウンロード、解凍を含め、使用したことによる事故、損害等の一切について、
作者はその責任を負いません。使用される方の責任でお使い下さい。
■ 作者連絡先
e-mail : f.izawa@dream.com
URL : http://www.izawa-web.com/
■ ダウンロード
Ver.1.14A 2024/10/02A 「現在のページを画像ファイルとして保存」の保存先フォルダとして、
編集中の図面のフォルダ (DWGPREFIX) を選択可能にした
http://www.izawa-web.com/zip/PDFAID_20241002A.zip
Ver.1.14 2024/10/02 現在のページを画像ファイルとして保存を追加
http://www.izawa-web.com/zip/PDFAID_20241002.zip
Ver.1.13 2024/10/01 PDF エリア全体のキャプチャを追加
http://www.izawa-web.com/zip/PDFAID_20241001.zip
Ver.1.12 2024/09/21 MTextToText ボタンを追加
http://www.izawa-web.com/zip/PDFAID_20240921.zip
Ver.1.11 2024/09/12
http://www.izawa-web.com/zip/PDFAID_20240912.zip
Ver.1.10 2024/09/06
http://www.izawa-web.com/zip/PDFAID_20240906.zip
■ 履歴
2024.05.05
BC20_PDF.exe 0.91a を改変
ダークモードに変更
PDFIMPORT コマンドを LISP で実行するに変更
LISP コマンドのメニューを追加
PDF 表示用ボタンを整理
尺度設定用エディットボックスを追加
LISP ONELINE コマンドを追加
LISP TXLINES で最終行が無視されるのを手直し
終了時の PDF ファイルの再読み込みを追加
2024.09.03
PDF ファイルを開くボタンを追加
PDF->DWG ボタンを追加
回転角度の表示を追加
2024.09.05
終了時に、bak ファイルの削除を追加
2024.09.06 Ver.1.10
BricsCAD への PDFIMPORT を LISP 経由でなくコマンド送信に変更
BricsCAD への PDFIMPORT で回転角度が無視されていたのを手直し
AutoCAD への -PDFIMPORT コマンドの送信を追加(未検証)
他の CAD への PDFIMPORT コマンドだけの送信を追加
同梱 LISP で AutoCAD でエラーになる部分(HATCH の面積比較)をコメントアウト
LISP のロードをサポートフォルダにある PDFAID.lsp を優先にした
メニューに LISP ロードを追加
2024.09.12 Ver.1.11
同梱 LISP の CRCUT のカット対象を LINE のみにした
同梱 LISP に LJT ぶつ切れ LINE の結合を追加
2024.09.21 Ver.1.12
MTextToText ボタンを追加
2024.10.01 Ver.1.13
メニューにPDFエリア全体のキャプチャを追加
2024.10.02 Ver.1.14
現在のページを画像ファイルとして保存を追加
2024/10/02A Ver.1.14A
「現在のページを画像ファイルとして保存」の保存先フォルダとして、
編集中の図面のフォルダ (DWGPREFIX) を選択可能にした
