nanoCAD 5.0 VB.NET / COM（ActiveX） 2024/12/06, 07

やっていることは、「VB.NET から COM (ActiveX) を遅延バインディングで使う」です。
純粋な VB.NET ではありません。
以下のいずれのコードでも nanoCAD 5 ではエラーになります。
　Dim app0 As InanoCADApplication = _AcAp.Application.HostApplication
　Dim app1 As InanoCADApplication = TryCast(_AcAp.Application.HostApplication, InanoCADApplication)
　Dim app2 As InanoCADApplication = GetObject("", "nanoCAD.Application.5.0")
　Dim app3 As InanoCADApplication = TryCast(GetObject("", "nanoCAD.Application.5.0"), InanoCADApplication)
で、遅延バインディングを使っています。
普段 Delphi から COM (ActiveX) を使っているので、とっつきやすいというだけの理由です。

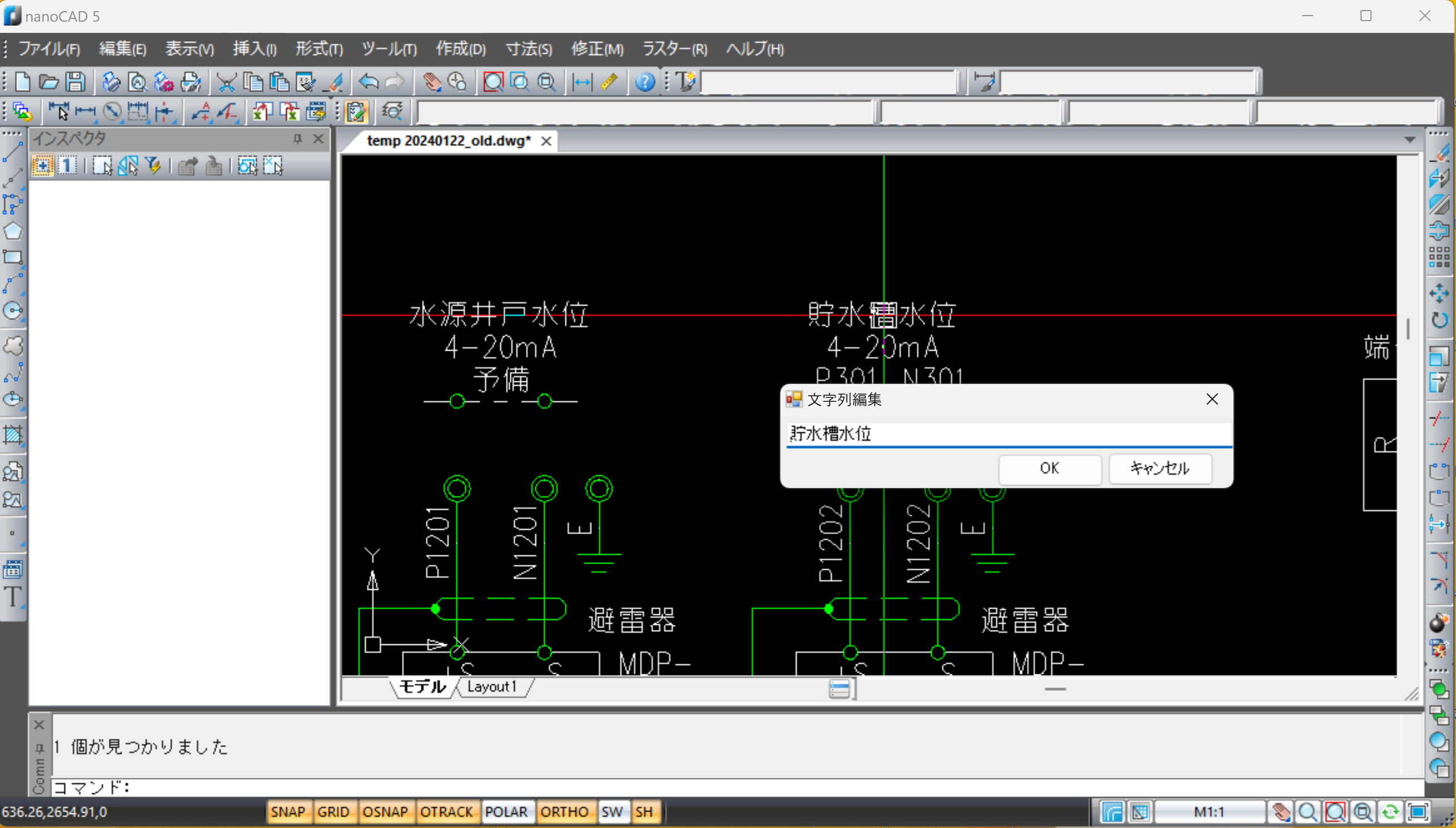

ダイアログを使って、文字列を編集するサンプルです。nanoCAD の EDIT コマンドのほうが優秀です。
nanoCAD と OdaX、2 つの　COM （タイプライブラリ）を参照していますが、
コードの確認のために使っているだけなので、実際には不要です。
.comapp = Nothing ... は不要かも知れませんが、念のために使っています。（Delphi では不要です）

※こちらの環境（高DPI環境)では、フォームを使ったツールで nanoCAD 自体と自前のフォームが小さくなる現象がありました。
　nanoCAD のアイコン（または、nCad.exe) を右クリック。「プロパティ」をクリック。
　「互換性」タブをクリック。[高DPIの設定] をクリック。
　「高いDPIスケールの動作を上書きします。拡大縮小の実行元:」のチェックをオン。
　その下のリストから「システム」を選択。[OK] をクリック。
　で、こちらの環境では、正常に表示されるようになりました。

Imports Teigha.Runtime
Imports HostMgd.ApplicationServices
Imports Teigha.DatabaseServices
Imports Teigha.Geometry
Imports HostMgd.EditorInput

''COM（未使用）
Imports nanoCAD
Imports OdaX

' alias
Imports _AcRx = Teigha.Runtime
Imports _AcAp = HostMgd.ApplicationServices
Imports _AcDb = Teigha.DatabaseServices
Imports _AcGe = Teigha.Geometry
Imports _AcEd = HostMgd.EditorInput
Imports _AcGi = Teigha.GraphicsInterface
Imports _AcClr = Teigha.Colors
Imports _AcWnd = HostMgd.Windows

Public Class Class1
    <CommandMethod("ComDlg", CommandFlags.Modal)>
    Public Shared Sub ComDlg()
        Try
            '' フォーム生成
            Dim edForm As Form1 = New Form1
            '' nanoCAD COM を取得（遅延バインディング）
            With edForm
                .comapp = GetObject("", "nanoCAD.Application.5.0")
                .comdoc = edForm.comapp.ActiveDocument

                Dim obj As Object = Nothing
                Dim vpt As Object = Nothing
                .comdoc.Utility.GetEntity(obj, vpt, "編集する TEXT を選択 : ")
                If obj IsNot Nothing Then
                    If obj.ObjectName = "AcDbText" Then
                        .comtxt = obj
                        .TextBox1.Text = obj.TextString
                        _AcAp.Application.ShowModalDialog(edForm)
                    End If
                End If
                .comtxt = Nothing
                .comdoc = Nothing
                .comapp = Nothing
                .Dispose()
            End With
        Catch ex As System.Exception
            ''コメントアウト
            ' _AcAp.Application.ShowAlertDialog(ex.Message)
        End Try
    End Sub
End Class

Imports Teigha.Runtime
Imports HostMgd.ApplicationServices
Imports Teigha.DatabaseServices
Imports Teigha.Geometry
Imports HostMgd.EditorInput

Public Class Form1

    Public comapp As Object
    Public comdoc As Object
    Public comtxt As Object

    '' OK ボタン
    Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click
        Dim Db As Database = HostApplicationServices.WorkingDatabase
        Using Tr As Transaction = Db.TransactionManager.StartTransaction
            Try
                If comtxt IsNot Nothing Then
                    comtxt.TextString = TextBox1.Text
                    comtxt.UpDate
                End If
                '' 変更を反映
                Tr.Commit() ''←重要
            Catch Ex As Exception
                MsgBox(Ex.ToString())
            End Try
        End Using
        Me.Hide()
    End Sub

    '' キャンセルボタン
    Private Sub Button2_Click(sender As Object, e As EventArgs) Handles Button2.Click
        Me.Hide()
    End Sub

    Private Sub Form1_Load(sender As Object, e As EventArgs) Handles MyBase.Load
        'フォームのLoadイベントハンドラ
        Me.AutoSize = True
        Me.AutoSizeMode = System.Windows.Forms.AutoSizeMode.GrowAndShrink
        'フォームの大きさを画面の半分にする
        'Me.Width = System.Windows.Forms.Screen.GetBounds(Me).Width \ 2
        'Me.Height = System.Windows.Forms.Screen.GetBounds(Me).Height \ 2
    End Sub

    Private Sub TextBox1_KeyPress(sender As Object, e As Windows.Forms.KeyPressEventArgs) Handles TextBox1.KeyPress
        If e.KeyChar = vbCr Then
            Button1_Click(Button1, EventArgs.Empty)
        ElseIf e.KeyChar = Chr(27) Then
            Button2_Click(Button2, EventArgs.Empty)
        End If
    End Sub

    Private Sub Form1_FormClosing(sender As Object, e As Windows.Forms.FormClosingEventArgs) Handles MyBase.FormClosing
    End Sub
End Class

よく分からないながら、同じことを、COM を使わずにやってみた↓ 2024/12/07
とりあえず、動く。

Imports Teigha.Runtime
Imports HostMgd.ApplicationServices
Imports Teigha.DatabaseServices
Imports Teigha.Geometry
Imports HostMgd.EditorInput

''COM（未使用）
'Imports nanoCAD
'Imports OdaX

' alias
Imports _AcRx = Teigha.Runtime
Imports _AcAp = HostMgd.ApplicationServices
Imports _AcDb = Teigha.DatabaseServices
Imports _AcGe = Teigha.Geometry
Imports _AcEd = HostMgd.EditorInput
Imports _AcGi = Teigha.GraphicsInterface
Imports _AcClr = Teigha.Colors
Imports _AcWnd = HostMgd.Windows

Public Class Class1
    <CommandMethod("ComDlg", CommandFlags.Modal)>
    Public Shared Sub ComDlg()
        Dim doc As _AcAp.Document = _AcAp.Application.DocumentManager.MdiActiveDocument
        Dim db As Database = doc.Database
        Dim ed As Editor = doc.Editor

        Using tr As Transaction = db.TransactionManager.StartTransaction
            Try
                Dim res As PromptEntityResult = ed.GetEntity(vbLf + "文字列を編集する TEXT を指示 : ")
                If (res.Status = PromptStatus.OK) Then
                    Dim ent As Entity = tr.GetObject(res.ObjectId, OpenMode.ForWrite)
                    If TypeOf ent Is DBText Then
                        Dim txtEnt As DBText = TryCast(ent, DBText)
                        Dim edForm As Form1 = New Form1()
                        With edForm
                            .tr = tr
                            .txtEnt = txtEnt
                            .TextBox1.Text = txtEnt.TextString
                        End With
                        _AcAp.Application.ShowModalDialog(edForm)
                        edForm.Dispose()
                    End If
                End If
            Catch ex As System.Exception
                _AcAp.Application.ShowAlertDialog(ex.Message)
            End Try
        End Using
    End Sub
End Class

Imports Teigha.Runtime
Imports HostMgd.ApplicationServices
Imports Teigha.DatabaseServices
Imports Teigha.Geometry
Imports HostMgd.EditorInput

Public Class Form1
    Public tr As Transaction
    Public txtEnt As DBText
    Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click
        Try
            txtEnt.TextString = TextBox1.Text
            '' 変更を反映
            tr.Commit() ''←重要
        Catch Ex As Exception
            MsgBox(Ex.ToString())
        End Try
        Me.Hide()
        ''不要？
        tr.Dispose()
        txtEnt.Dispose()
    End Sub

    Private Sub Button2_Click(sender As Object, e As EventArgs) Handles Button2.Click
        Me.Hide()
    End Sub

    Private Sub Form1_Load(sender As Object, e As EventArgs) Handles MyBase.Load
        'フォームのLoadイベントハンドラ
        Me.AutoSize = True
        Me.AutoSizeMode = System.Windows.Forms.AutoSizeMode.GrowAndShrink
        'フォームの大きさを画面の半分にする
        'Me.Width = System.Windows.Forms.Screen.GetBounds(Me).Width \ 2
        'Me.Height = System.Windows.Forms.Screen.GetBounds(Me).Height \ 2
    End Sub

    Private Sub TextBox1_KeyPress(sender As Object, e As Windows.Forms.KeyPressEventArgs) Handles TextBox1.KeyPress
        If e.KeyChar = vbCr Then
            Button1_Click(Button1, EventArgs.Empty)
        ElseIf e.KeyChar = Chr(27) Then
            Button2_Click(Button2, EventArgs.Empty)
        End If
    End Sub

    Private Sub Form1_FormClosing(sender As Object, e As Windows.Forms.FormClosingEventArgs) Handles MyBase.FormClosing
    End Sub
End Class
