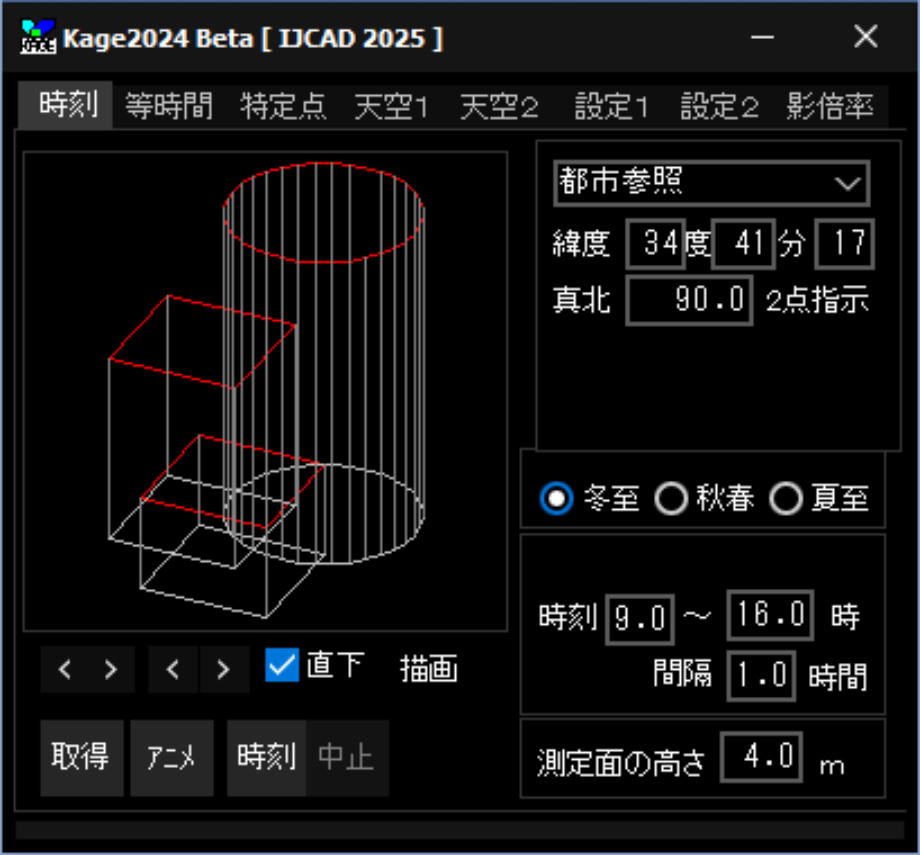

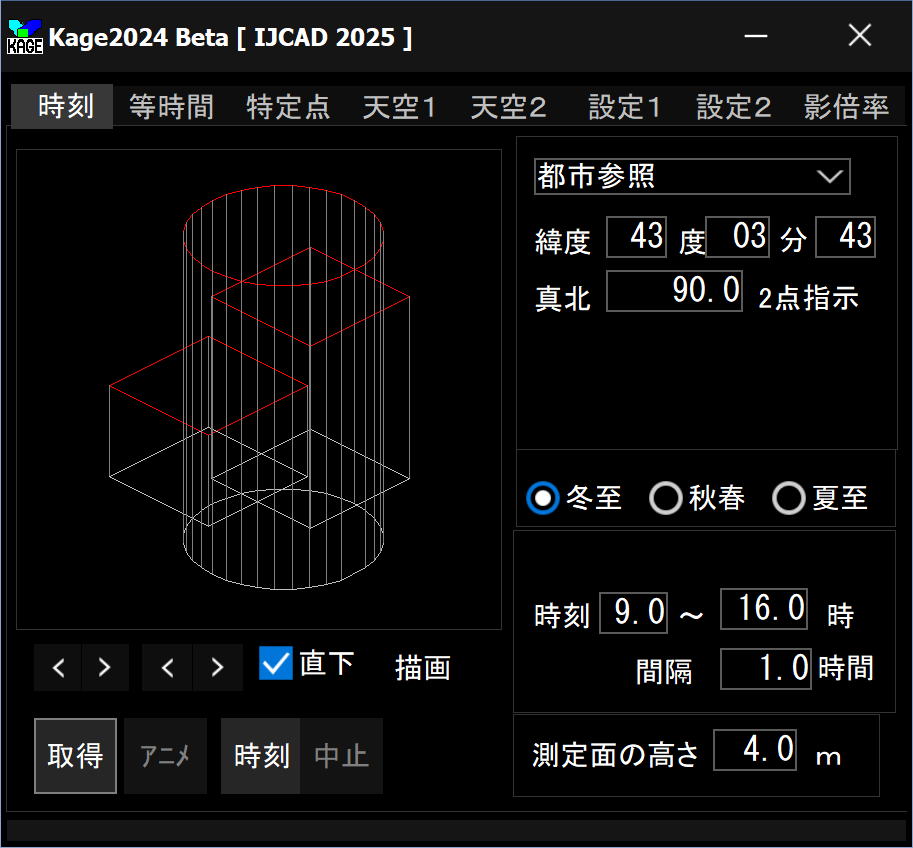

日影図、天空図を作成します。
AutoCAD 2024、BricsCAD V19、IJCAD 2023、ARES 2024、ZWCAD 2023 で動作を確認しました。
LT2025 用は AutoCAD LT 2025 英語版にて動作を確認しています。
■動画
IJCAD での紹介動画です。
https://youtu.be/P8pWSppSfQE
[Shift]キーで直交モードが反転しないので、一時戸惑っています。
■履歴
2015. 5. 1 初版作成
2015. 5.17 DXFファイルの読み込みタイミングを調整
2016. 6.15 時刻日影図で方位角を書かないチェックボックスを追加
2023. 1.17 壁面等時間で不要な線が描かれるのを手直し。LTでは動かないバージョン。
2023.01.22 前回の「壁面等時間日影図で不要な線分が描画されるのを手直し」を元に戻す。
壁面線分の高さ指定に厚みを追加。
壁面等時間日影図をブロックで作成するチェックボックスを追加。
「呼び出し先が呼び出しを拒否しました。」のエラーを対策。
2023.02.09 BricsCAD、IJCAD 対応版を追加。
2023.08.05 ARES、AutoCAD、BricsCAD、IJCAD、ZWCAD の 5CAD 対応版を追加。
2024.02.21 IJCAD 2024～ 対応版
2024.09.15 倍率表の作成を追加、ダークモード版
2024.09.17 壁面等時間の不具合を修正、ダークモード、高 DPI 対応版
2024.09.20 倍率表の開始時刻を修正、表示形式の変更を追加
2025.01.16 AutoCAD LT2025 対応版（Kage 2016 相当）を追加
2025.01.17 LT日影 2025 に影倍率表の作成を追加
2025.01.27 天空率の計算を間違えることがあるのを対策
2025.01.30 天空率の計算を間違えることがあるのを修正
■ダウンロード
2025.01.27 にて高さの低い塀などが含まれているとき、天空率の計算を大きく間違える不具合を対策、
2025.01.30 にて不具合を修正、複数 CAD 対応版に参考として AREA での結果と比較できるようにしました。
測定点から見て建物の陰に隠れる場合は大丈夫ですが、
天空図の円周にほぼ密着するような図形があるときは、注意してください。
2025.01.27 では、
[設定１または２]ページの「天空率検出係数」を大きくすると、正常に計算される場合があります。
検出係数は、天空図の中の建物の輪郭を検出する係数で、天空図の円が小さい場合、建物の座標を係数倍して、
相対的な許容誤差を小さくしています。
2025.01.27 より前のバージョンでは、高さの低い塀などが含まれているとき、TypeA と TypeB によって天空率の結果が異なることがあります。
TypeB で求積すると、正しく計算される可能性があります。TypeA の半径 / TypeB の文字高さが検出係数になります。
※正しくは半径の大きい方に合わせるはずが、間違って文字高さの値を使っています。
■AutoCAD LT 2025 対応（LT日影 2016 相当） 2025/01/30
ＬＴ日影 2025 天空率計算の不具合を修正しています。(2025/01/30)
http://www.izawa-web.com/zip/LTKage_20250130.zip
ＬＴ日影 2025 取得建物に低い塀等が含まれる時、天空率の計算を間違えることがあるのを対策しています。(2025/01/27)
http://www.izawa-web.com/zip/LTkage_20250127.zip
LT日影 2025 影倍率表の作成追加版です (202/01/17a)
取得建物のイメージ表示の上部が欠けるのを修正しています。
http://www.izawa-web.com/zip/kage2025_20250117a.zip
LT日影 2016 の LT2025 対応版です (202/01/16)
http://www.izawa-web.com/zip/kage2025_20250116.zip
■ 複数 CAD 対応最新バージョン（天空率の不具合修正版） 2025/01/30
ARES, AutoCAD, BricsCAD, IJCAD 2024～, ZWCAD ほぼ対応版 (2025/01/30)
・天空率計算の三斜求積の不具合を修正しました。
これにより、2025.01.27 で追加した「設定２」ページの「天空率検出係数」を無効にしました。
・天空率の確認のために、[-BO で面積を確認] ボタンを追加しました。
目盛り無しの天空図の円の中心付近（建物の外側）をクリックすると、
-BOUNARY コマンドで CAD から面積(AREA)を取得し、円の面積との比率で天空率を計算します。
三斜求積から求めた天空率が信頼できるのかの判断に使えます。
※天空図の空の部分に他の図形（補助線とか）が無い状態で使ってください。
参考値として CAD 上に TEXT として作成できます。
http://www.izawa-web.com/zip/Kage2025_20250130.zip
・複数 CAD 対応最新バージョン（天空率の不具合対策版） 2025/01/27
ARES, AutoCAD, BricsCAD, IJCAD 2024～, ZWCAD ほぼ対応版 (2025/01/27)
取得建物に低い塀等が含まれる時、天空率の計算を間違えることがあるのを対策しています。
http://www.izawa-web.com/zip/Kage2025_20250127.zip
・複数 CAD 対応 旧バージョン
ARES, AutoCAD, BricsCAD, IJCAD 2024～, ZWCAD ほぼ対応 (2024/09/20)
壁面等時間の不具合を修正、倍率表の表示形式の変更を追加。ダークモード、高 DPI 対応版
http://www.izawa-web.com/zip/Kage2024_0920.zip
ARES, AutoCAD, BricsCAD, IJCAD 2024～, ZWCAD ほぼ対応 (2024/09/15 ,16)
影倍率表の作成を追加、ダークモード版 （高DPI には未対応のため、文字がきれいではありません）
http://www.izawa-web.com/zip/Kage2024_0915.zip
影倍率表の作成を追加、ダークモード、高DPI 対応版
http://www.izawa-web.com/zip/Kage2024_0916.zip
ARES, AutoCAD, BricsCAD, IJCAD 2024～, ZWCAD ほぼ対応 (2024/02/21)
http://www.izawa-web.com/zip/Kage20240221.zip
ARES, AutoCAD, BricsCAD, IJCAD (～」2023), ZWCAD ほぼ対応 (2023/08/28)
http://www.izawa-web.com/zip/Kage20230805.zip
ARES, AutoCAD, BricsCAD, IJCAD(LT), ZWCAD で動く可能性があります。
・各 CAD 専用 旧バージョン

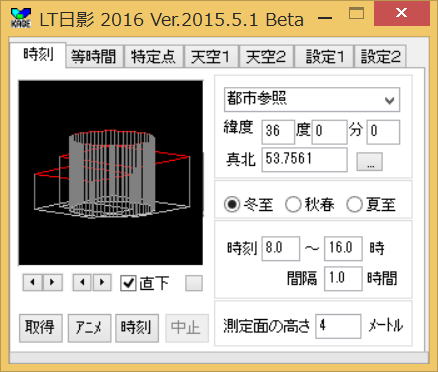

kage2016.zip 旧バージョン：LT日影 2016 (AutoCAD / LT 2016 ～ 2024?）（ 2016. 6. 15 exe 本体 + ドキュメント)
IJCAD日影2016 (2020.12.06) LT日影 2016 相当 ※ コマンドライン版 IJCAD LT でも動きます。
IJCAD日影2020 (2020.05.04) LT日影 2007 相当 ※ COM (ActiveX) 版 IJCAD 64 ビット版では動きません。
BCAD日影2011 (2010.11.28) LT 日影 2007 相当 ※ COM (ActiveX) 版 Bricscad 64 ビット版では動きません。
