izawa LISP

izawaLISP

Bricscad V17, V19 にて動作を確認しています。

　・2020/12/10 ZenKana.lsp Bricscad V20, 21 で動かないのを修正
　・2020/12/10 ZenNum.lsp Bricscad V20, 21 で動かないのを修正

　・2019/11/07 SWIRE.lsp 関数 S字配線が直線のときエラーになるのを対策。U字配線で反転を追加
　・2019/05/07 RIN.lsp 関数 BulgeToArc が不足していたのを追加
　・2019/05/06 RINX.lsp を追加
　・2019/05/05 RIN.lsp を追加
　・2019/04/30 SWIRE の仕様を変更
　・2019/04/29a SWIRE.lsp、WIRESIZE.lsp を追加
　・2019/01/04 TXGALP.lsp (subst のパラメータの間違いを修正
　・2018/12/30 TXCLIP.lsp に ClipBoard の Text クリアを追加
　・2018/12/29 TXCLIP.lsp を追加
　・2018/12/27 TXGALP.lsp を追加
　・2018/12/23 TXALP.lsp を追加
　・2018/12/17 GRECT.lsp を追加
　・2018/12/08 TXCAT、ZENNUM.lsp を追加
　・2018/12/06 PBAL.lsp を追加

■RINX.lsp 2019.05.06

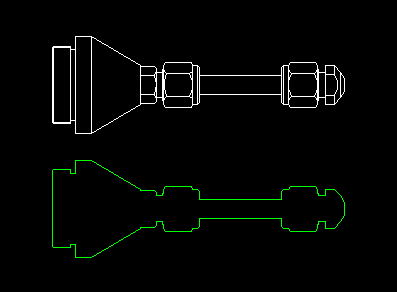

　RINX : 境界作成コマンド (-BOUNDARY) を使って図形の輪郭を作成します。

　Bricscad V19 以外では試していません。他の CAD で使う場合はご注意を。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■RIN.lsp 2002.10.18

　2019/05/07 BulgeToArc が不足していたのを追加
　2019/05/06 kage.lsp より関係部分を抜き出し

　RIN : 図形（ARC, CIRCLE, LINE, LWPOLYLINE）の輪郭を作成します.

　
　
　かなり古いLISPです。
　今となっては、何がどうなのか良く分かりませんが、すべての図形をぶつ切り線分にして、
　左回りに注目点を基準にして１つ前の点、次の検索点の３点の内角が一番小さい線分の端点を追っていく。
　・・・のようなことをしているようです。

　円、円弧は微小線分に変換しています。
　たぶん円、円弧も含めてそれぞれの交点でぶつ切り円弧にすれば、上の追い方で輪郭が取れるのだと思いますが、
　試してはいません。

　-BOUNDARY を使ったほうがスマートですね。←作成してみました。(2019/05/06)

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■SWIRE.lsp 2019.04.30～2019.11.07

　・2019/11/07 SWIRE.lsp 関数 S字配線が直線のときエラーになるのを対策。U字配線で反転を追加

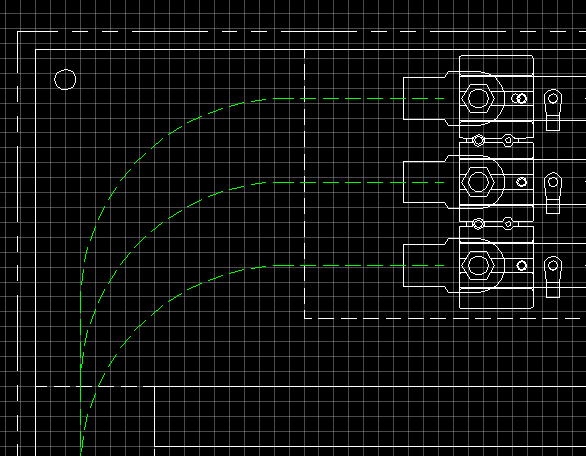

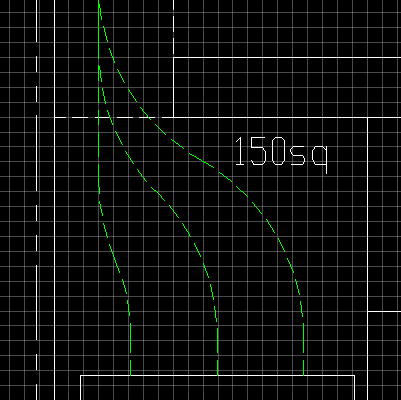

　SWIRE : 最小曲がり半径で S字、L字、U字配線を描きます。
　・縦書きを想定しています。
　・Ｓ字は２点間で緩やかなＳ字を作成します。作成不可の時は始点を基準に最小半径で作成します。
　　作成不可の２点を指示すると、最小半径のＳ字が作成されます。
　・作成できるのは、S, L, U のパーツごとです。端点の延長は手動で行ってください。

　SWINFO : 作成した SWIRE の情報 (XDATA) を表示、記入します。

　　

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■WireSize.lsp 2019.04.29a

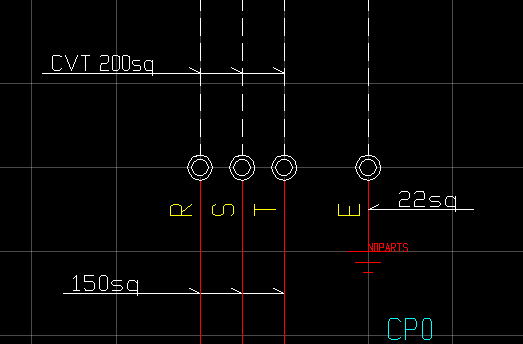

　WIRESIZE : 展開接続図の配線(LINE)に電線サイズを記入します。
　CDSIZE : RECTANGLE のサイズを記入します。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■TXCLIP.lsp 2018.12.30

　2021/03/15
　Bricscad ですが、(dos_clipboard [string]) という標準関数があることを知りました。
　そちらを使った方が簡単ですね。

　クリップボードを使った LISP です。下記のコマンドが利用できます。
　うまく使うとエクセルとのやり取りが容易に行えます。
　※ClipBoard の Text クリアを追加 (2018/12/30)

　TxClip : 選択した文字列をクリップボードにコピー
　TxPaste : クリップボードの文字列を TEXT で作成、区切り線を作成
　TxGClip : 表組の文字列をクリップボードにコピー
　TxGPaste : クリップボードの文字列を、選択した表組の格子内に配置

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）
　※AutoLISP でクリップボードを使う関数は、こちらの記事をそのまま使用しています。

■TXGALP.lsp 2018.12.27～2019/01/04

　2019/01/04 (subst '((73 . 2)) ... が間違いだったのを手直し

　TXGALP：
　　線分 (TEXT, LWPOLYLINE) で作成された表の列幅、行高さを変更します。
　　文字位置は、左中、中中、右中のいずれかに変更、整列されます。
　　線分の格子が基準なので、エクセルの結合セルのような文字位置にはなりません。
　　※画面から外れた文字列は、移動の対象にはなりません。
　TXALP：
　　線分 (TEXT, LWPOLYLINE) で囲われた文字列 (TEXT) の位置を一括で変更します。
　　文字位置は、左中、中中、右中のいずれかに変更、整列されます。
　　エクセルの結合セルのような枠内でも整列されます。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）
　下↓のTXALP.lsp の複数文字対応版が含まれています。

■TXALP.lsp 2018.12.23

　線分 (TEXT, LWPOLYLINE) で囲われた文字列 (TEXT) の位置を一括で変更します。
　文字位置は、左中、中中、右中のいずれかに変更されます。
　線分で作成された表内の文字位置の変更に使えます。
　※文字列の回転角度は、考慮していません。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■GRECT.lsp 2003.2.2

　AutoLISP の GRREAD、GRVECS を使ったのサンプルです。実用性はありません。
　　※ GRREAD ：リアルタイムでマウス座標、クリック、キーボード入力が取得する AutoLISP 関数
　　※ GRVECS ：画面上に図形を描画する AutoLISP 関数

　試してみる

　予め適当な斜め線分（角度参照用と配置参照用の２本）を作成しておきます。

　GRECT[Enter]
　｜四角の横幅 /C=円 /T=三角:
　100[Enter]を入力します.5
　｜縦 :
　50[Enter]を入力します。
　四角形が表示されます。

　｜挿入位置を指示 /0～9:基点変更 /S:線分の角度を参照 /X:X軸で反転 /Y:Y軸で反転 /L:線分上 :
　0 キーを押すと、押すごとに基点が変わります。
　1～9 キーは、左下から順に右方向、上方向に基点が変わります。

　S キーを押します。
　｜回転角度を参照する線分を指示 :
　参照する線分を指示すると、回転角度が変わります。

　L キーを押します。
　｜線上に配置する線分を指示 :
　配置する線分を指示すると、その�線分上に乗ります。
　適当な位置で座標を指示すると、表示位置に作成されます。

　Xキー、Yキーで反転できます。
　基点を 1, 3, 7, 9 にしておくと分かりやすいです。

　[ESC]を押すと、途中でキャンセルできます。

　ダウンロード　zipファイル
　ダウンロード　lspファイル（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■TXCAT.lsp　2018/12/08

　複数の文字列（TEXT)を結合します。一番左にある文字列に結合され、他の文字列は削除されます。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■ZENNUM.lsp　2018/12/08

　・2020/12/10 ZenNum.lsp Bricscad V20, 21 で動かないのを修正

　複数の半角英数字、記号を全角に変換します。全角->半角変換は、下↓のほうの ZENKANA.lsp を使用してください。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■PBAL.lsp　2018/12/06

　制御盤パネル面のスイッチ、表示灯等、複数のブロックを縦横で格子状に整列します。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■7seg.lsp 2009

　7SEG ：デジタル指示調節計の 7 セグメント LED 文字を作成します。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■BTRIMVX.lsp　Ver.1.24 2008/09/27

　ブロックの背景線分をカット、結合するします。
　VisualLISP の IntersectWith、getBoundingBox を使って、BRTIM20.lsp とほぼ同等の機能を提供しています．
　回路設計用 NSQ.lsp では対象のブロックが専用でしたが、汎用ブロックに対してほぼ同等の機能を提供しています．
　NSQ.lsp 同様、選択する図形によって、処理内容が変わります．

　BTR
　　ブロックの背景の線分をカット
　BMV
　　< BLOCK > ブロックの周囲の線分を結合し、移動後交差する線分をカット
　　< LINE > 線分に繋がるブロック、線分を移動
　　< TEXT > 文字列を移動
　BCP
　　< BLOCK > ブロックを複写し、交差する線分をカット
　　< LINE > 線分に繋がるブロック、線分をコピー
　　< TEXT > 文字列をコピー
　BCT
　　< BLOCK > ブロックに交差する線分を部分削除
　　< LINE > 線分を部分削除(交点判断あり）
　　< TEXT > 文字列を削除
　BLN
　　線分を作成し、それに交差するブロックの背景線分をカット（交点処理付き）
　BLNN
　　線分を作成し、それに交差するブロックの背景線分をカット
　BJT
　　< BLOCK > ブロックの周囲の線分を結合
　LJT
　　< LINE > 複数線分を一括で結合
　BRY
　　< LINE > 線分、ブロックの間隔を均一に（機能不十分）
　　< BLOCK > 線分、ブロックの間隔を均一に（機能不十分）
　BKP
　　指示座標にブロックがあれば削除、無ければ交点シンボルを挿入
　BMX
　　複数ブロックのX座標を指示座標に変更
　BMY
　　複数ブロックのY座標を指示座標に変更

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■PDIST.lsp 2013/01/12

　CAD 上に現場の写真（制御盤の正面図とか）を張り付けて、寸法を測るLISPです。
　内部で、４点補正を行っています。画像自体はそのままで変わりません。

　CAD上に写真を貼り付け、実際には四角形である部分をポリライン（LWPOLYLINE)で
　左上を始点に右回りで、4点指示し、"C"オプションで閉鎖します。

　PDINIT コマンドを実行し、先に描いたポリラインを選択し、四角形の巾と高さを入力します。
　PDIST コマンドを実行し、２点を指示すると、２点間の距離と偏差が表示されます。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■PLEM.lsp 2015/08/31

　ポリライン ( LWPOLYLINE ) の直線部分を移動します。
　直線部分の座標を変更しているだけなので、直線部分が交差するように移動したとき、
　円弧は正しく追従しません。

　PLEM : ポリライン ( LWPolyline ) の直線部分を移動します。
　PLEJ : ２つのポリライン ( LWPolyline ) の直線部分を結合します。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■SCXY.lsp 2009/04/02

　SCXY : 選択図形のX尺度、Y尺度を変えます。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■TEXCEL.lsp 2008/12/09

　TEXCEL : 表形式の文字列を編集します。
　編集する列数を入力。スタートの左上文字列を選択します。
　指定した回数だけ横 (X) 方向に文字列を検索し、編集します。
　一行の編集が終わると、スタート位置の下 (-Y) 方向の文字列を検索し、編集します。

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■TXUP.ｌｓｐ 2011/03/14

　TXUP : 数字を含んだ文字列をカウントアップしながらコピー
　TXRP : 文字列置換　（検索文字列：ex "A*"=先頭一致　"A"=部分一致　"*A"=末尾一致）
　TXPLS : 数字を含んだ文字列を加算、減算
　TXPLS2 : 数字を含んだ文字列を加算、減算（＋、±、－の符号対応版）

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■ZENKANA.lsp 2010/03/21
　・2020/12/10 Bricscad V20,21 で動かないのを修正しました。

　ZenKana : 半角カタカナを全角に変換
　HanSuji : 全角数字を半角に変換
　HanDai : 数字、アルファベットを含む代替文字を半角に変換
　ZenToHan : 数字、アルファベットだけを半角に変換

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■USO_TOOL.lsp 2009/04/11

　等角図（等測投影図）作成支援LISP

　IsoMak : 選択図形を等角図(等測投影図）に変換
　IsoDim : 寸法作成
　IsoCir : 等角円を作成
　IsoArc : 等角円弧を作成
　IsoArQ : 1/4 等角円弧を指示したコーナーに作成
　IsoBegin : 等角図モード開始．等角図用の文字スタイル、寸法スタイルの作成
　IsoEnd : 等角図モード終了．グローバル変数の解放(初期化)

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）

■USOX.lsp 2010/01/23

　USOX : 選択した図形を任意の角度の不等角図に変換します．

　ダウンロード　（右クリックで「対象をファイルに保存」してください。拡張子が変わった場合は、.lsp に変えて下さい）
