AutoCAD/LTによる等角図(等測投影図)の作成


■等角スナップをONにします。

 画面下部トレイの[スナップ]を右クリックし、ポップアップメニューから[設定]を選択すると、
 [作図補助設定]ダイアログが表示されます。
 メニューから[ツール]-[作図補助設定]を選択しても同じです。

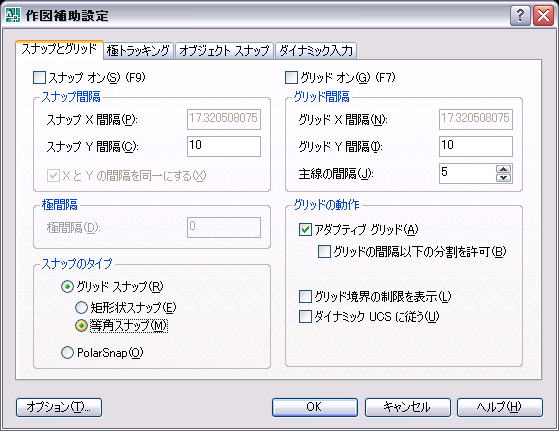

 [作図補助設定]ダイアログで、等角スナップにチェックを付けて下さい。
 システム変数 SNAPSTYL1 にすると等角スナップになり、 にすると通常のスナップに戻ります。

■等角面の切り換え

 この状態で、[F5]キーか[Ctrl]+[E]キーを押すと、クロスヘアカーソルの角度が [上面], [右面], [左面] と変わります。
 システム変数 SNAPISOPAIR を 0, 1, 2 にすると、それぞれ[左面], [上面], [右面]に変わります。

<等角面 左面> <等角面 上面> <等角面 右面>

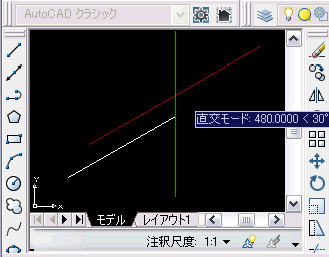

■線分の作成

 直交モード[F8]または[Ctrl]+[L])をONにします。

 LINEコマンドを実行し、始点を指示します。

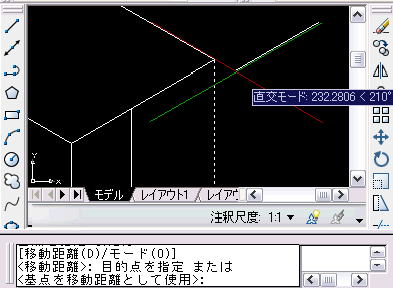

 終点の方向にマウスカーソルを移動し、距離を入力します。

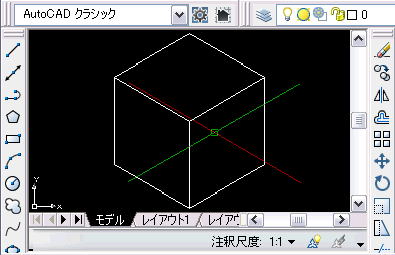

 [F5]キーまたは[Ctrl]+[E]キーで等角面を切り換えながら線分を作成します。
 例えば、[右面]では、30度, 210度, 90度, 270度の方向にしか、線が延びないことが分かります。

■等角円の作成

 等角円は楕円になります。
 ELLIPSE コマンドを実行します。コマンドラインでは、ellipse [Enter] または、el [Enter]と入力します。



オプションの入力で『等角円』を選択するので、i [Enter]と入力します。

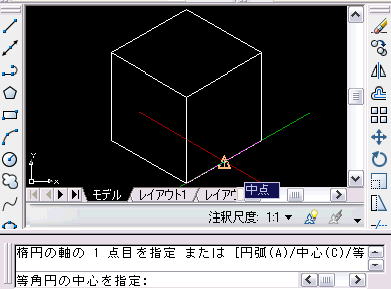

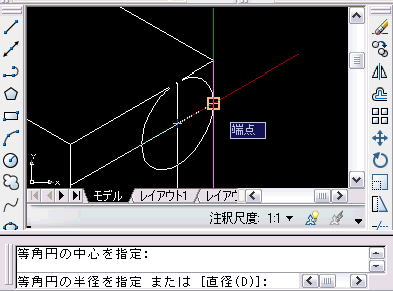

等角円の中心を指示します。

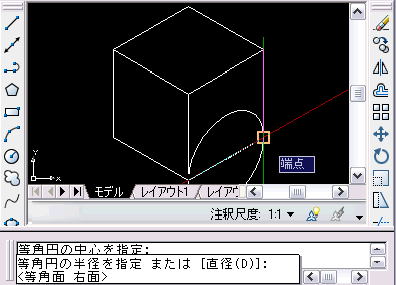

等角面を切り換えて、半径を指定します。

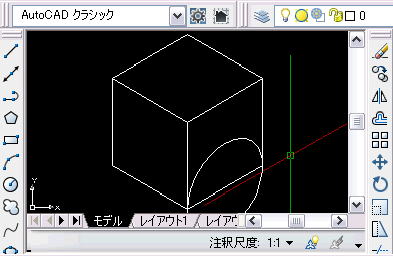

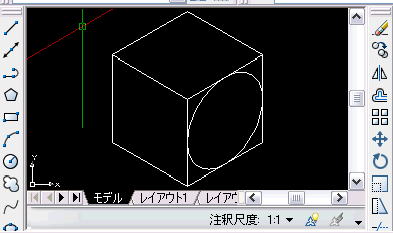

等角円が作成されました。

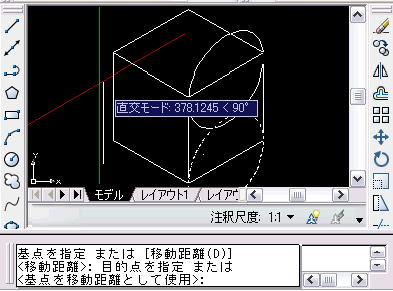

これを移動します。
ここでは基点として任意点を指示し、カーソルを上方向に移動し、数値入力で移動距離
200 を入力します。

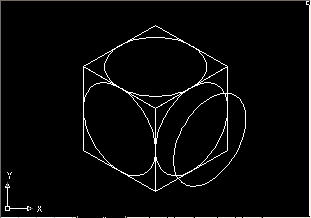

等角円の完成です。

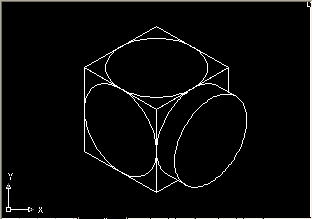

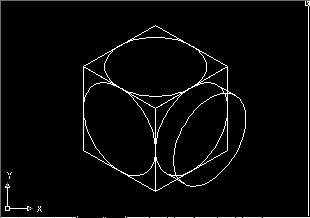

■円筒を描く場合

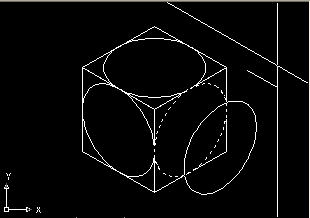

 円をコピーします。等角面を切り換えて、コピーする方向にカーソルを移動します。



 数値入力で、距離を入力します。例えば、25 [Enter]



筒の外形の線分を描きます。



見えない部分の図形をトリムします。



■円弧を描く

例えば、角を100の半径で丸めたいとき、

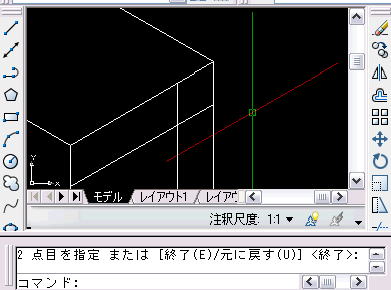

円弧の中心を得るために、2辺から100の距離にそれぞれの線分をコピーします。

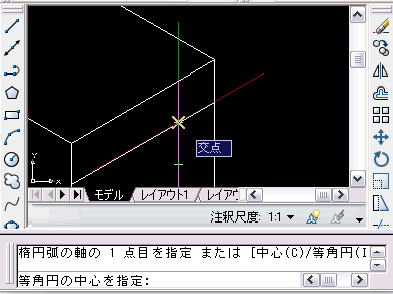

補助線の交点を円弧の中心にします。



el [Enter] で楕円コマンドを実行し、オプション 『円弧』 - 『等角円』 を指定します。
コマンドラインでは、el [Enter] a [Enter] i [Enter] になります。

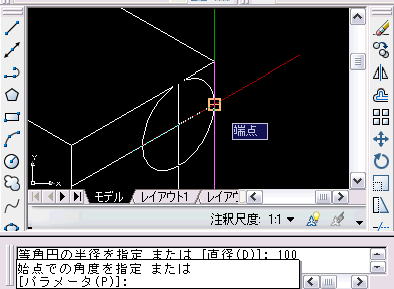

円弧の中心を指示します。



円弧の半径を指示するか、数値入力 100 [Enter] で半径を指定します。

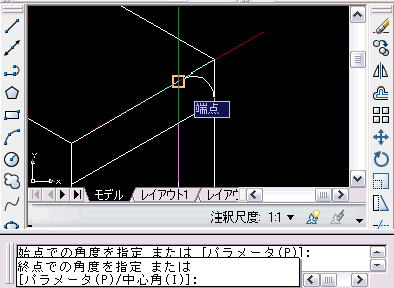

円弧の始点(開始角度)を指示します。



円弧の終点(終了角度)を指示するか、Iオプションで中心角度を指定します。



補助線として作成した線分は削除します。
それぞれのコーナーを基点にしたブロックを、一定の尺度で登録しておくと使いやすいと思います。
ブロックにする場合は、O画層、線色、線種ともByBlockにしたあと、ブロックにして下さい。

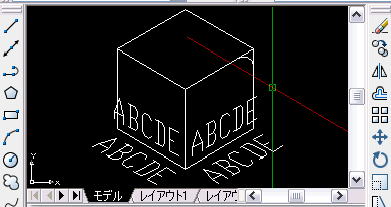

■文字を描く

 文字には30度、または-30度の
回転角度傾斜を付けます。
 [左面]、[右面]それぞれ専用の文字スタイルを作っておくと、作成が簡単です。



■等角図に変換

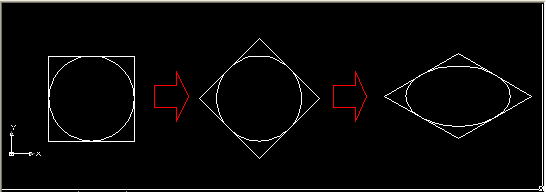

 選択した図形を45°回転し、それをブロックとして登録し、X、Yの尺度を変えて挿入します。
 左面、右面は、これを左右に60°回転します。
 X尺度 = sqrt(3.0) / sqrt(2.0) ≒ 1.2247449...
 Y尺度 = 1.0 / sqrt(2.0) ≒ 0.70710678...

 普通に描いた文字や円、円弧も等角図に変換されます。
 寸法図形は分解されることを考えると、ブロックに含まないで、別に描いたほうが良いようです。


作成面 回転角度 ブロック挿入時の回転角度
左面 45° -60°
上面 -45°
右面 -45° 60°

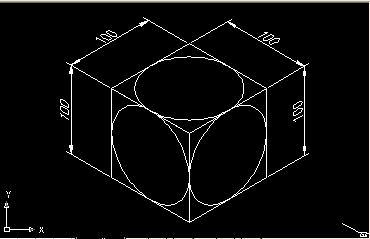

■寸法を作成

 寸法用の文字スタイルを2種類
傾斜角度 30°と -30°を作成します。
 寸法スタイルを2種類作成し、それぞれの文字スタイルを登録します。
 等角面を切り換えながら、
並行寸法記入DIMALIGNED コマンド)で寸法を作成し、
 それを
寸法編集( DIMEDIT コマンド) の O (スライド)オプションで傾斜角度を修正します。
 メニューから
スライド寸法 を選択すると、Oオプション付きで実行されます。

等角面 寸法 文字スタイルの傾斜角度 寸法の傾斜角度 (Brics/ZwCAD)
左面 高さ 30° 150° 60°
左面 -30° 90° -60°
上面 幅(左上) -30° 150° -60°
上面 幅(右上) 30° 30° 60°
右面 高さ -30° 30° -60°
右面 30° 90° 60°
