DxfView 2023　Ver. 2023. 5. 7

・2023/05/07
　・DWG プレビューイメージの切り出しが正しくできない事があるのを修正
・2023/05/04
　・DWG プレビューイメージの切り取り、拡大表示を追加
・2023/05/03
　・DWG プレビューイメージをストレッチ表示していたのを、同じ比率で縮小表示するに変更
　・ネストされたブロックの尺度が反映されていなかったのを手直し
　・非表示（DXFコード60=1）である図形が表示されていたのを修正

■概要
　・フォルダ内の DXF（DWG）ファイルを一覧、詳細表示します。
　　DWG ファイルの一覧表示は、DWG ファイルに格納されているプレビューイメージです。(Ver. 2016.9.8)
　　※イメージは、ストレッチされます。縦横比は、無視されます。
　　DWG ファイルの詳細表示は、ODAFileConverter.exe を登録した場合、DWG->DXF 変換後の DXFファイルが表示されます。(Ver. 2016.9.8)
　　※DWG ファイルを表示する機能はありません。
　・メニュー「ファイル」で、フォルダ履歴を 16 個メニューに登録できます。
　・メニュー「表示」で、フォルダツリービュー、ファイルリスト、詳細表示での画層、文字列リストの表示・非表示が切り替えできます。
　・メニュー「表示」、またはフォルダツリービューの右クリックで、フォルダツリービューのトップフォルダを変更できます。(Ver.2016.9.4)

　※表示される図形には、制限があります。ブロックの尺度は、X尺度のみを使用しています。
　※CAD等で、DXFファイルを開いているときは、読み込みエラーとなり、表示されません。
　※バイナリＤＸＦには対応していません。
　　ODAFileConverter.exe を登録した場合は、詳細表示にてDXF変換後のDXFファイルが表示されます。(Ver. 2016.9.8)

■ODA File Converter の入手先
　Open Design Alliance
　https://www.opendesign.com/guestfiles/TeighaFileConverter

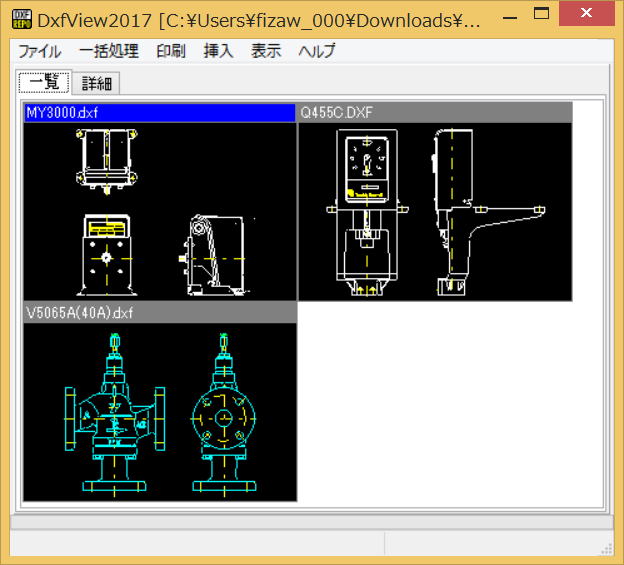

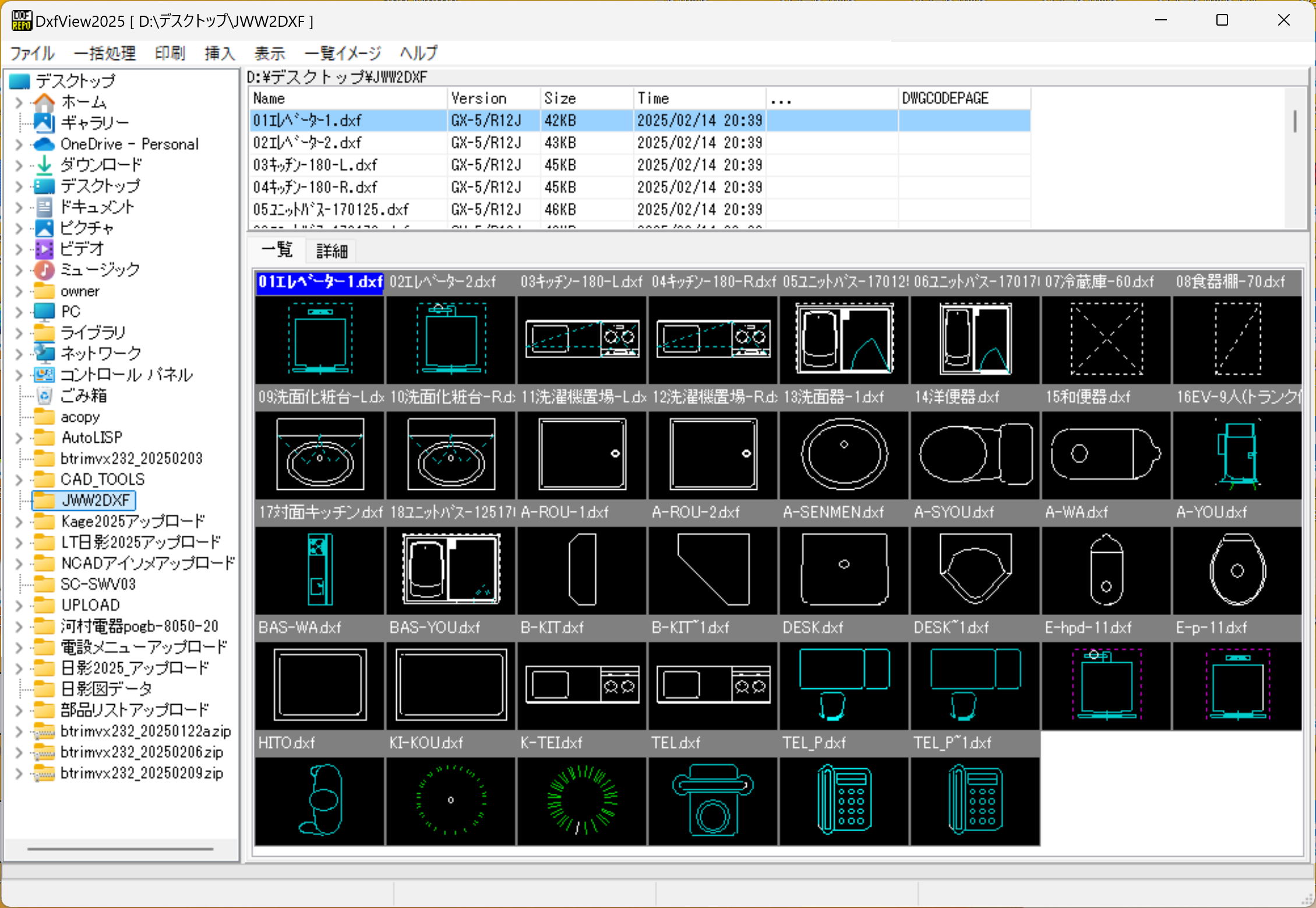

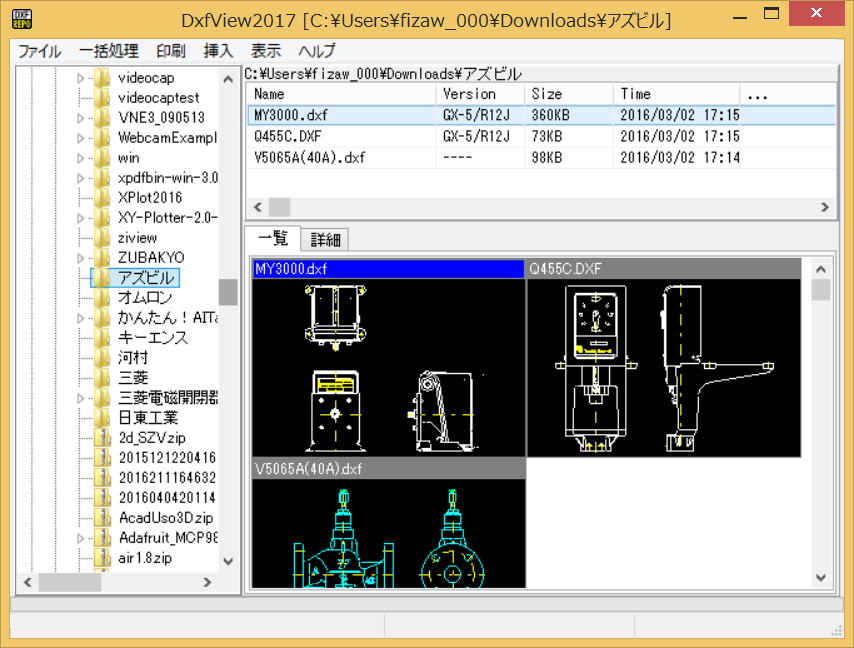

■一覧表示
　・メニュー「一括処理」で、ビットマップイメージを作成しておくと、次回からはDXFファイルを読まずに、そのビットマップが表示されます。
　　※イメージサイズを変更した場合、大きさが合わなくなります。一度ビットマップファイルを削除して下さい。
　・イメージをダブルクリックすると、詳細表示に切り替わります。
　・イメージ上で、マウスを右クリックすると、AutoCAD、BricsCAD、IJCAD へブロックとして挿入できます。
　・メニュー「印刷」から、イメージの一覧を印刷できます。
　　※DWGファイルは、ODAFileConverter.exe で DWG->DXF 変換後の DXF ファイルが印刷されます。(Ver. 2016.9.8)
　・メニュー「表示」 - 「一覧イメージの大きさ」から、イメージの大きさを変更できます。(Ver.2016.9.4)

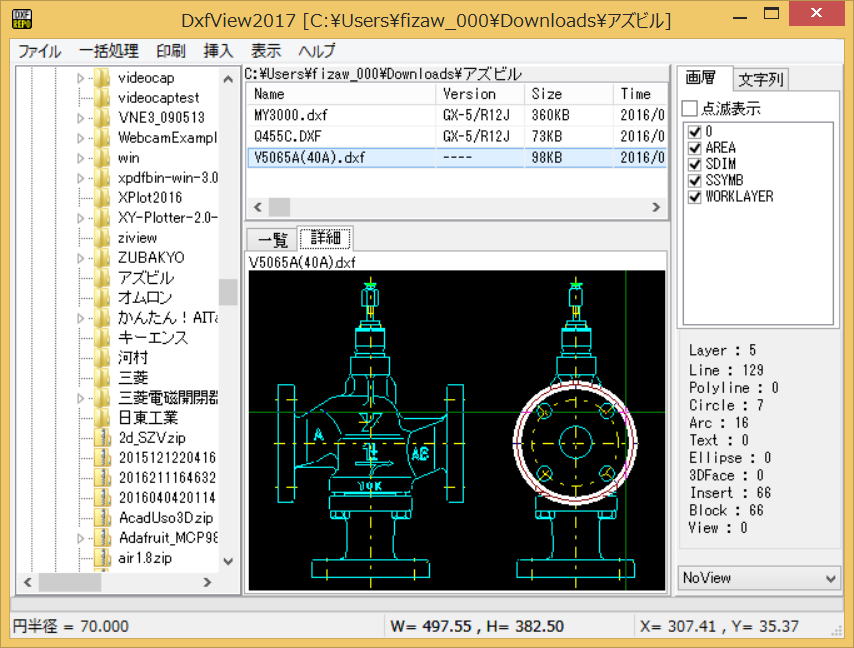

■詳細表示
　・ZOOM、PAN は、マウスのドラッグ方向（JW_CADライク）により変わります。
　・[ Shift ] キー + マウスクリックで、直近の線分の長さ、前回選択の線分との相互距離、円・円弧の半径を左下（ステータスバー）に表示できます。
　・画層の表示・非表示の切り替えができます。切り替え時に点滅表示することも。
　・文字列一覧で、文字列をクリックすると、その位置に PAN し、三角マークで指し示します。
　・メニュー「表示」で、ODAFileConverter.exe を登録すると、DWG ->DXF 変換後のDXFファイルが詳細表示されます。(Ver. 2016.9.8)
　　※テンポラリDXFファイルは、DxfView2017.exe と同じフォルダに作成され、対象フォルダ変更時に削除されます。

■フォルダツリービュー、ファイルリスト非表示
　・フォルダ履歴を登録した時は、フォルダツリービューを非表示、ファイルリストを非表示にすると、若干コンパクトになります。

■履歴
　2023/05/07
　・DWG プレビューイメージの切り出しが正しくできない事があるのを修正
　2023/05/04
　・DWG プレビューイメージの切り取り、拡大表示を追加
　2023/05/03
　・DWG プレビューイメージをストレッチ表示していたのを、同じ比率で縮小表示するに変更
　　イメージ縮小のモード設定をメニューに追加
　　ビットマップの３隅が白色の場合、黒に変換するを追加
　・DXF 表示のライブラリを修正
　　ネストされたブロックの尺度が反映されていなかったのを手直し
　　非表示（DXFコード60=1）である図形が表示されていたのを修正
　2023/04/19
　・AutoCAD、BricsCAD、IJCAD への（コマンドライン版）ブロック挿入を追加
　　対応するバージョンが限定される ActiveX 経由ではなくコマンドラインへ直接送信するを追加
　　対応する CAD のバージョンが多くなった
　・DXF 表示のライブラリを修正
　　ネストされたブロックにある程度対応（多重ネストは非対応、画層、色は未対応）
　　マルチテキストの角度、位置が違うことがあるのを手直し
　　寸法図形、引出線の矢印が表示されないことがあるのを手直し
　　エラー対策を修正、エラーが出にくくなった
　　平面スプラインの折れ線表示を追加
　・詳細表示にモノクロ／カラー表示のボタンを追加
　　暗い色で表示される図形が確認しやすくなった
　2023/02/14
　・AutoCAD 2023, BricsCAD V23, IJCAD 2023 へのブロック挿入、分解挿入を追加
　・nanoCAD 5 への挿入を取りやめ
　・DWGCODEPAGE の変更を取りやめ
　2022/05/27
　・コマンド終了待ちを CMDACTIVE 取得に変更
　2022/05/22
　・画層チェックリストで、オフの画層色が黒になるのを手直し
　2022/05/21
　・nanoCAD への分解挿入を追加
　2022/05/20
　・一括処理に、DXF ファイルのDWGCODEPAGE を ANSI_932 に変更するを追加
　2022/05/18
　・2007 DXF が文字化けするバグを修正
　・フリーズ画層が表示されるのを手直し
　2022/05/17
　・MTEXT の2行目以降の位置を修正
　・MTEXT の改行コードに ^J を追加
　・MTEXT の改行ピッチに対応（誤差あり）
　2022/05/16
　・メニューに DWGCODEPAGE の取得を追加
　・\U+に続く文字コードの表示を追加
　2022/05/15
　・画層リストに画層の色表示を追加
　・Shift + マウスDOWN で画層名の表示、TEXT の基点表示を追加
　・SQ シンボル用 NEWJIS/OLDJIS イメージ作成のメニューを追加
　・DWGCODEPAGE の取得を追加 (DXFファイルのみ）
　2022.05.13a
　・ODAFileConverter を使う時、c:\, d:\ 等ドライブ直下のファイルの場合、
　　ダイアログが表示されて処理が継続しないのを対策
　2022.05.13
　・イメージの一覧表示の位置によりフォルダを切り替えるとエラーになるのを手直し。
　・フォルダ切り替え時のイメージ、画層情報等の初期化を追加。
　・対応 CAD を nanoCAD 5 のみに変更
　2016. 9.30b
　・寸法の色が違うのを手直し。
2016. 9.30a
　・寸法を含んだファイルが、エラーになるのを手直し。
2016. 9.30
　・ブロック内の図形で、画層：0、色：BYBLOCK の図形の画層、色が間違っていたのを手直し。
2016. 9.11a
　・フォルダ変更時に、読み込みエラーが出るのを手直し。
2016. 9.11
　・図面に MTEXT が含まれるとき、無限ループになることがあるのを手直し。
　・MTEXT の回転角度に対応。書式文字の削除を追加。（複数行の文字位置は未対応）
　・Bricscad V13 への挿入を取りやめ。
2016. 9. 9
　・3D 回転された LWPOLYLINE が正常に表示されないのを手直し。
　・3D 回転された TEXT が正しい位置に表示されないのを手直し。（傾斜角度、文字幅は未対応）
　2016. 9. 8
　・一覧表示に、、DWG プレビューイメージの表示を追加。
　・TeighaFileConverter.exe を登録した場合、DWG->DXF 変換後の DXF ファイル詳細表示を追加。
　・CAD 等でファイルを読込中の時、エラー表示後、処理が継続できなかったのを手直し。
　・DXF ファイル表示でのバグを１ヶ所修正。
　2016. 9. 6
　・バイナリＤＸＦファイルを読むと、エラーメッセージが出ていたのを取りやめ。リストの「．．．」欄に "BinaryDXF" と表示。
　2016. 9. 4
　・一覧イメージの大きさが固定だったのを４種類から選択可能に。
　・フォルダツリービューのトップフォルダがデスクトップ固定だったのを、変更可能に。
　・バージョン情報ダイアログを追加。
　2016. 9. 1
　・ほぼ寸法 (DIMENSION) に対応。
　・ほぼ引き出し線 (LEADER) に対応。矢印は未対応。
　・文字列内の "%%P"、"%%C"、"%%D"に対応。
　2016. 8.29　
　　前 DxfView Ver. 2006. 8. 8 からの変更点
　・フォルダツリービューを Delphi サンプルの TShellTreeView から Mr.Xray 氏のTreeViewに変更。Mr.Xray 氏に感謝します。
　・詳細表示で、クロスヘアカーソルを追加。
　・詳細表示で、線分の長さ、前回の線分からの距離、円・円弧の半径表示を追加。
　・挿入対象の CAD を、AutoCAD / LT 2014～2017 に変更。Bricscad V13 を追加。
　・DXFファイルのドラッグアンドドロップを取りやめ。
　・AutoCAD 2007 以降の DXF ファイルで、一部文字化けするのを手直し。
　・一括印刷のページ数の計算が間違っていたのを手直し。
　・直線に近い円弧が、円で表示されるのを手直し（線分として表示）。
　・ブロックのX尺度がマイナスの時、円、円弧が表示されないのを手直し。

■開発環境
　・Delphi 10.4 Professional / Windows 10

■著作権、免責事項
　・本アプリケーションの著作権は、作者 f.izawa が所有し、これを主張します。
　・本アプリケーションを使用したことによる、一切の事故、損害等について、作者はその責を負いません。

■作者連絡先
　・e-mail : f.izawa＠dream.com
　・URL : http://www.izawa-web.com/

■ダウンロード
　・DxfView2017.zip（2016/09/30b ZIP ファイル：EXE本体のみ）
　・DxfView2017.lzh（2016/09/30b LZH ファイル：EXE本体のみ）

　・DxfView20232B.zip（2023/05/07 ZIP ファイル：EXE本体のみ）
