DXF (DWG) 図面比較ツール　DXFComp.exe Ver.2024. 3.17

■概要
　・２つのDXFファイルを比較します。
　・TeighaFileConverter.exe を登録しておくことで、DWG->DXF 変換後のDXFファイルの比較も可能です。
　・マウス操作は、左ボタンでのJW_CADライクです。ホイールマウスにも対応しています。
　
　※表示される図形には、制限があります。表示は、参考程度にして下さい。

　※比較しているのは、位置のみで、画層、線種、線色の比較はしていません。
　※ポリラインは、線分、円弧に。楕円、3D回転された円、円弧は、微小直線に変換して表示しています。
　　ブロック内の図形も同様です。寸法矢印 （FACE) は、線分3本になります。
　　このため、比較する図形数がかなり多くなっています。
　※大きい図面では、かなり時間がかかります。２画面が連動しているため、描画も遅くなります。

■使い方
　・TeighaFileConverter.exe がある場合は、DWG->DXF の [ ... ] ボタンで、登録して下さい。DWG->DXF変換後、図面比較を行います。
　　（こちらの環境では、C:\Program Files (x86)\ODA\Teigha File Converter 4.02.0\TeighaFileConverter.exe）
　　DXFComp.exe と同じフォルダ内にテンポラリのDXFファイルが作成され、使用後に削除されます。
　・File:1, File:2 の [ ... ] ボタンで、比較対象のファイルを選択して下さい。
　・[ 比較 ] ボタンで、比較開始。[ 中止 ] ボタンで、中止できます。

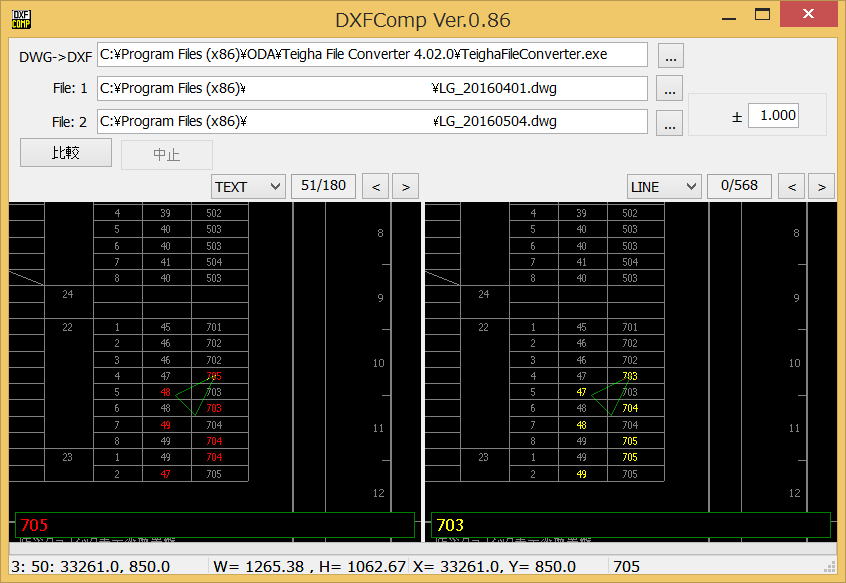

　・図面１だけにある図形は、赤。図面２だけにある図形は、黄色で表示されます。
　　（比較をする前に、ズームすると、すべての図形は、赤または黄色で表示されます。）
　・コンボボックスで、LINE ,CIRCLE, ARC, TEXT を選び、[ < ], [ > ] ボタンを押すと、対象の図形を画面中央に表示し、
　　左下に△マークが付き、TEXT の場合は、文字列が見やすい大きさで表示されます。
　　ある程度ズームしておくと、分かりやすいです。

　※比較対象
　　LINE： 始点、終点。 CIRCLE： 中心と半径。 ARC： 中心、半径、開始角度、終了角度。 TEXT： 文字基点、文字列。

■履歴
　・Ver.2023. 3.17
　　PC によって配置がずれるのを対策。
　　TEXTの表示を改善。
　・Ver.2016.10.1
　　比較結果数の表示 ( 0/0, 1/0 ) が違うことがあるのを手直し。
　・Ver.2016.9.30b
　　寸法の色が違うのを手直し。
　・Ver.2016.9.30a
　　寸法を含んだファイルが、エラーになるのを手直し。
　・Ver.2016.9.30
　　　非表示の属性(ATTRIB)が、比較対象になっていたのを手直し。
　　　ブロック内の図形で、画層：0、色：BYBLOCK の図形の画層、色が間違っていたのを手直し。
　・Ver.0.86 2016/ 9/28
　　 公開

■開発環境
　・Delphi 10.4 / Windows 10

■著作権・免責事項
　・本ツールの著作権は、作者 f.izawa が所有し、これを主張します。
　・本ツールを使用したことによる事故、損害等の一切について、作者はその責を負いません。

■作者連絡先
　・e-mail：f.izawa@dream.com
　・URL：http://www.izawa-web.com/

■ダウンロード
　・ダウンロード（EXE 本体のみ）
