Densetsu Mini Ver.1.2 2019/01/14

・2019/01/14 現バージョンのAutocad / LT、Bricscad、ARES、IJCAD(STD)、ZWCADに対応しました。
・2018/12/09 キーコードを公開しました。

■概要

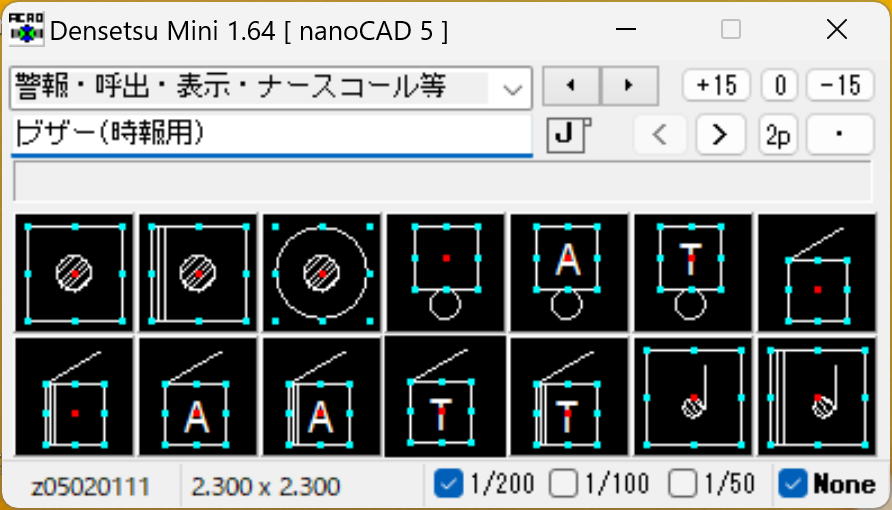

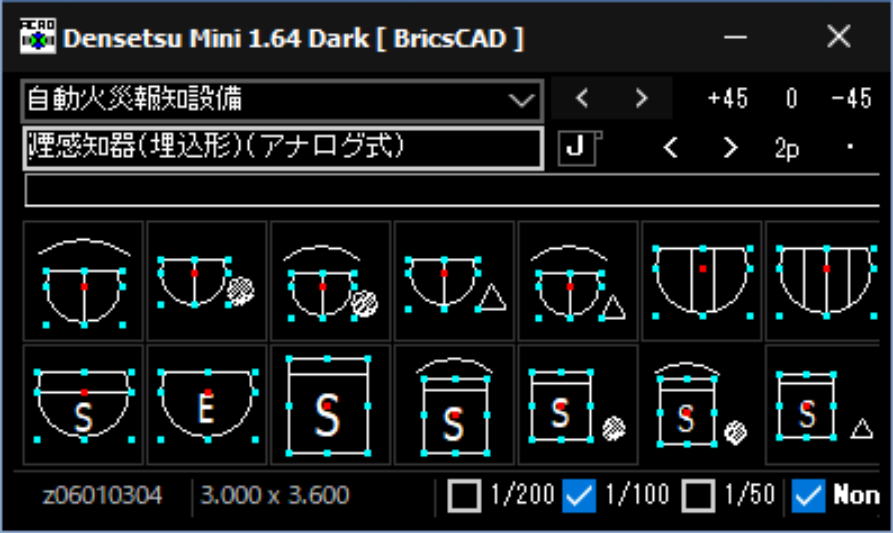

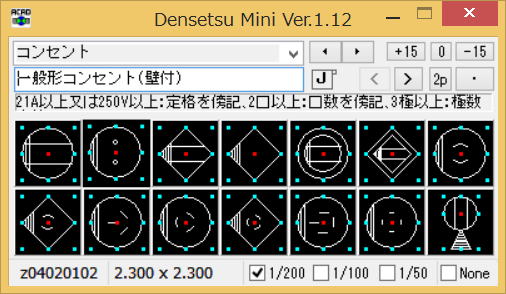

 電気設備図用CADシンボルを簡単に挿入するツールです。
 AutoCAD / LT 2019、BricsCAD V19、ARES 2018、IJCAD 2018 STD、ZWCAD 2019 での動作を確認しています。
 同梱のシンボル数は、約 600 種類(ファイル数 2000 )以上。

 ・通常の挿入以外に周囲 8 点の補助基点からの挿入が行えます。
 ・15, 30, 45 度毎の回転のほか、2点指示による角度合わせが可能です。
 ・尺度(1/200, 1/100, 1/50)ごとにシンボルを作成していますが、1/100 のシンボルだけでも使用可能です。
 ・シンボルは DXF ( R12 形式) ファイルで、他の CAD でも使用可能です。
 ・シンボルのイメージは DXF ファイルから自動作成されます。


※対応CADの切り替えは、フォーム右クリックのポップアップメニューから行えます。
Bricscad V19 でも動くことを確認しました。キーコードは、22360679 です。(Ver.1.2 で、キーコードは不要になりました。)

■参考図書
 電気設備CAD シンボル寸法基準 2001年版
 (発行所:社団法人 日本電設工業協会 発売元:株式会社オーム社)



■ダウンロード
 DensetsuMini.zip (2019/01/14 exe 本体 + CADシンボル + ドキュメント)
