BJ-E (BJ-Electrical) Tips 2015/09/16 ～ 2019/05/10

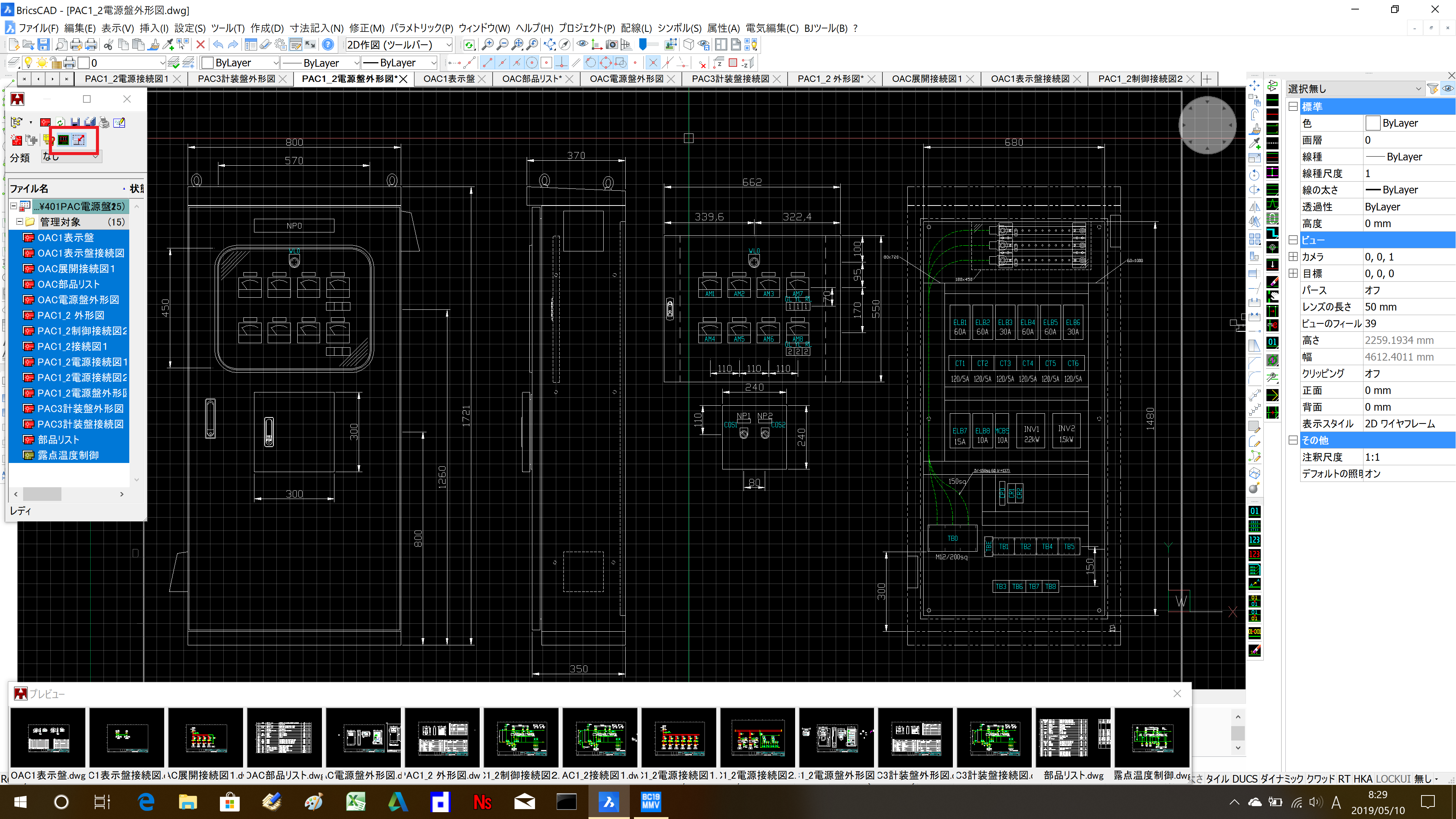

■図面を切り替える (2019/05/10)

　プレビューイメージをズラーッと並べて表示させ、イメージをダブルクリックすると図面が切り替わります。
　ポイントは
　　・「プレビューを表示」をON
　　・「プロジェクト管理」で対象のファイル名すべてを選択状態にしておく。
　　・「自動的に隠す」をうまく使う。

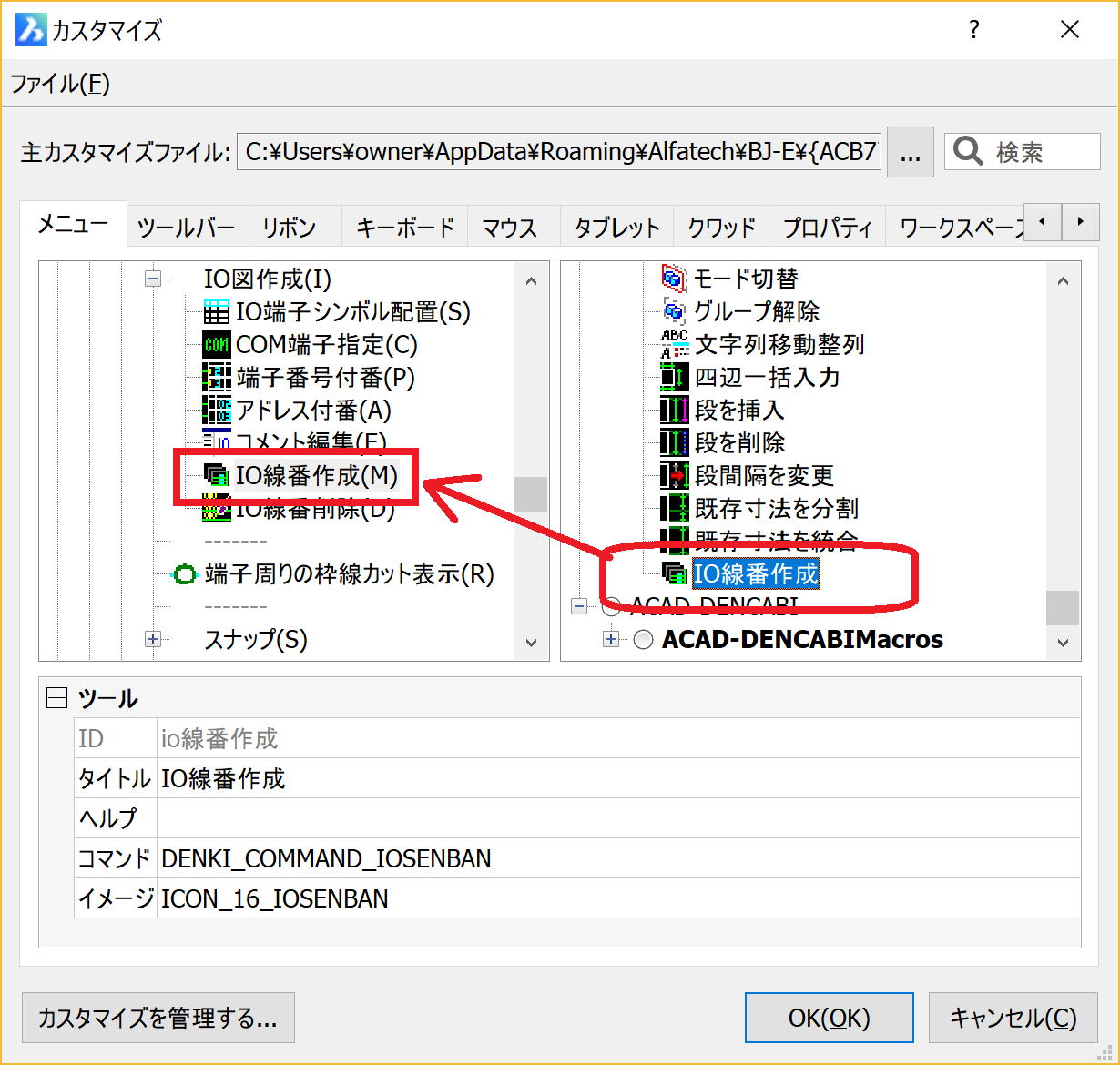

■IO線番作成を追加する (2019/01/03)

　どういうわけか メニュー、リボンに「IO 線番削除」はあるのに、「IO 線番作成」がありません。これは、2019 でも同じでした。
　右の一覧から「IO 線番作成」を探して、「IO 線番削除」の上にドラッグ＆ドロップすると、追加されます。
　ツールバー、リボンへの追加も同様です。

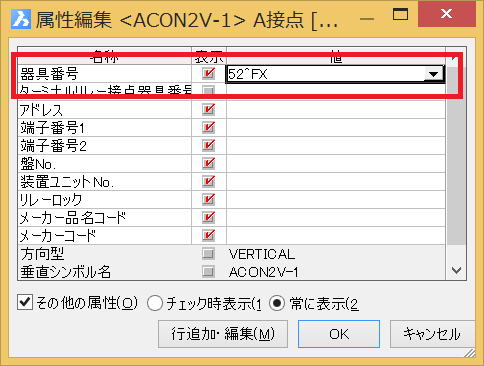

■機器名（器具番号）を２行で書くには

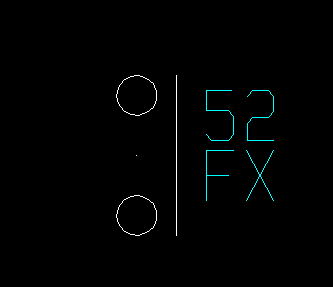

・機器名入力で、＾を使うと２行になります。例えば、52^FX　と入力します。
　ECAD と同じですね。

■とりあえず、BJ-E (BJ-Electrical) 用自動カットシンボルを作る

※通常は、BJ-E の メニュー - シンボル - シンボル登録 で作成します。
　ここで紹介するのは、「とりあえず．．．」の方法です。



■属性定義３つだけで、自動カットブロックが作成できます。

・自動カットする接続点を属性定義 (ATTDEF) で作成します。
　縦カット：上は、名称、プロンプト、値とも、X2TERM1,3,5...。下は、X8TERM2,4,6...。
　横カット：左は、X4TERM1,3,5 ...。右は、X1TERM2,4,6 ...。
　画層は問いませんが、BJ-E に合わせて、「ORG_SYM」にします。

・自動カットであることを属性定義 (ATTDEF) で作成します。
　名称：IDENT。プロンプト：識別。値：SQ。
　画層は問いませんが、BJ-E に合わせて、「IDENT」 にします。

・図形を作成します。
　画層は SYMBOL、NEWJIS、OLDJIS のいずれかで、色、線種、線の太さは、BYBLOCK で作成します。

・NAME、SPEC、TYPE 等、ほかに必要な属性があれば、既存のシンボルを分解し、コピーします。

・ブロックの挿入起点が、座標 0,0 になるように、全体を移動します。

・図面を保存します。
　きれいなプレビューイメージを作成するためにズームアップし、保存します。
　保存先： C:\Users\Public\Documents\BJ-Soft\BJ-Electrical\Symbols\任意のフォルダ

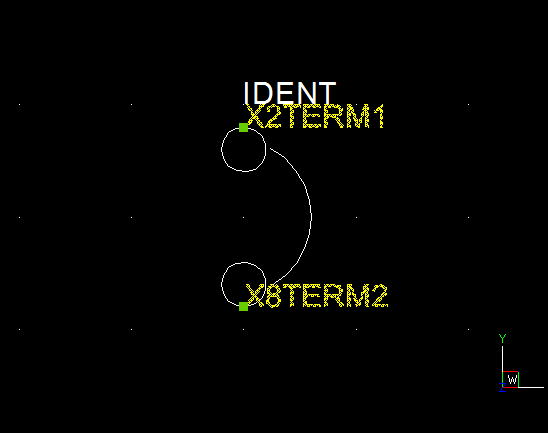

■属性定義３つだけの、自動カットシンボル↓

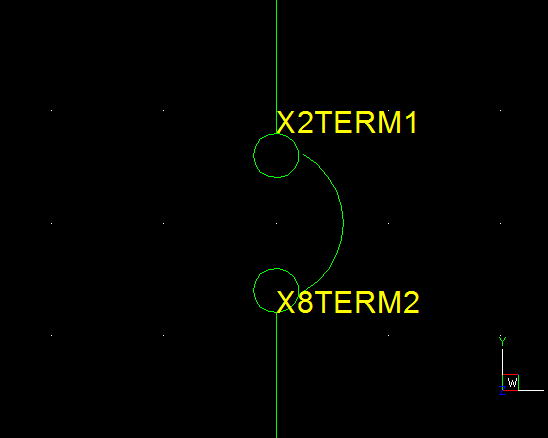

　※画層 「ORG_SYM」 をフリーズすると、X2TERM1,2 は非表示になります。
