Android 版 PLC モニタ 試作版のご紹介 （2017/01/30、02/07、02/12）

　※I/O チェックに限定した実用アプリ MELSEC 版はこちら、KEYENCE 版はこちらです。(2019/03/08)
　　MX Componet / KV COM+ が必須ですが、追加機器は不要、CPU 直結で通信します。

■概要
　
　・PLC の Eternet ポートに 市販の Wi-Fi ルーターを接続し、Android 端末からワイヤレスで、
　 任意のデバイスの値の取得、値の変更が行えます。
　 Wi-Fi 接続のため、複数の Android 端末から同時に使用可能です。

　・RS-232C ポートのある PLC では、 WiFi - RS232C 変換アダプターを使うとこで、
　　利用可能になります。(ラトックシステム社 REX-WF60、ダイヤトレンド社 DIFC-WERS2F 等を使用）
　　RS232C ポートを占有しますので、複数の端末からの使用は不可、１：１の接続になります。

　・Bluetooth - RS232C 変換アダプタ (REX-BT60) を使うと、同様のことが、Bluetooth 経由で行えます。
　 Bluetooth の通信距離は、10m 程度なので、見える範囲での使用に適しています。
　 また、Wi-Fi のような接続、接続先切替・復帰、切断の処理が不要になります。

　※ PLC によっては、+5V 給電が可能な場合があり、REX-WF60, REX-BT60 共、電源アダプターが不要になります。
　※ KEYENCE KV-3000, KV nano では、CPU 内蔵シリアルポートが使用可能です。+5V 給電も可能です。
　※ OMRON では、市販の RS232C ケーブルは使用できません。専用ケーブル、または結線が必要です。
　　+5V 給電も可能です。
　※ MELSEC FX では、内蔵 RS422 ポート (MINI-DIN8pin) から、+5Vの給電が可能です。

■Android 限定な理由

　iOS の場合
　・アプリケーションの配布に制約、制限がある
　・Wi-Fi の切り替えは不可。
　・Bluetooth Classic (SPP) 通信は不可。(BLE は使用可）

■実装可能な機能

　・Wi-Fi の自動接続・切断
　・Wi-Fi の自動切替・復帰
　・Android 端末のスリープモードの解除・復帰
　・Android 端末の電話番号の取得（操作のキーコードとして使用）
　・NFC タグにかざすと、アプリを自動起動（これは、NFCタグの機能です）

　・PLCとの通信
　・Modbus/TCP 機器との通信( Wi-Fiのみ）

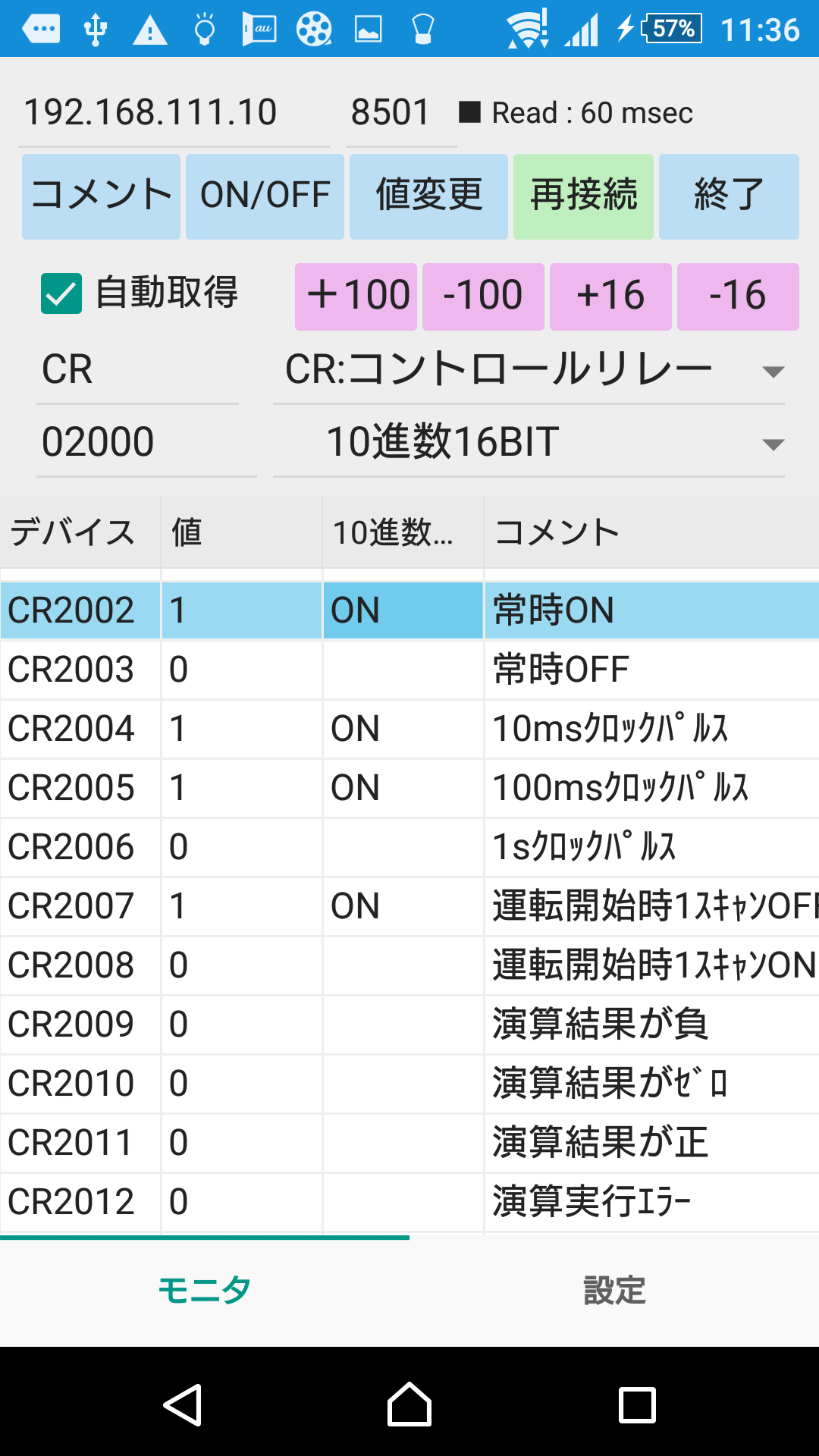

■KEYENCE　Ethernet - Wi-Fi ルーターを使った PLC モニタ (2017/01/30)

　・デバイスの値取得、表示形式を変えての表示
　・デバイスのコメント取得（KEYENCEのみ）
　・デバイスの値を、表示形式で変更(ASCII は、全角文字に対応）
　※「終了」させない時は、バックグラウンドで動作し続けます。

　　

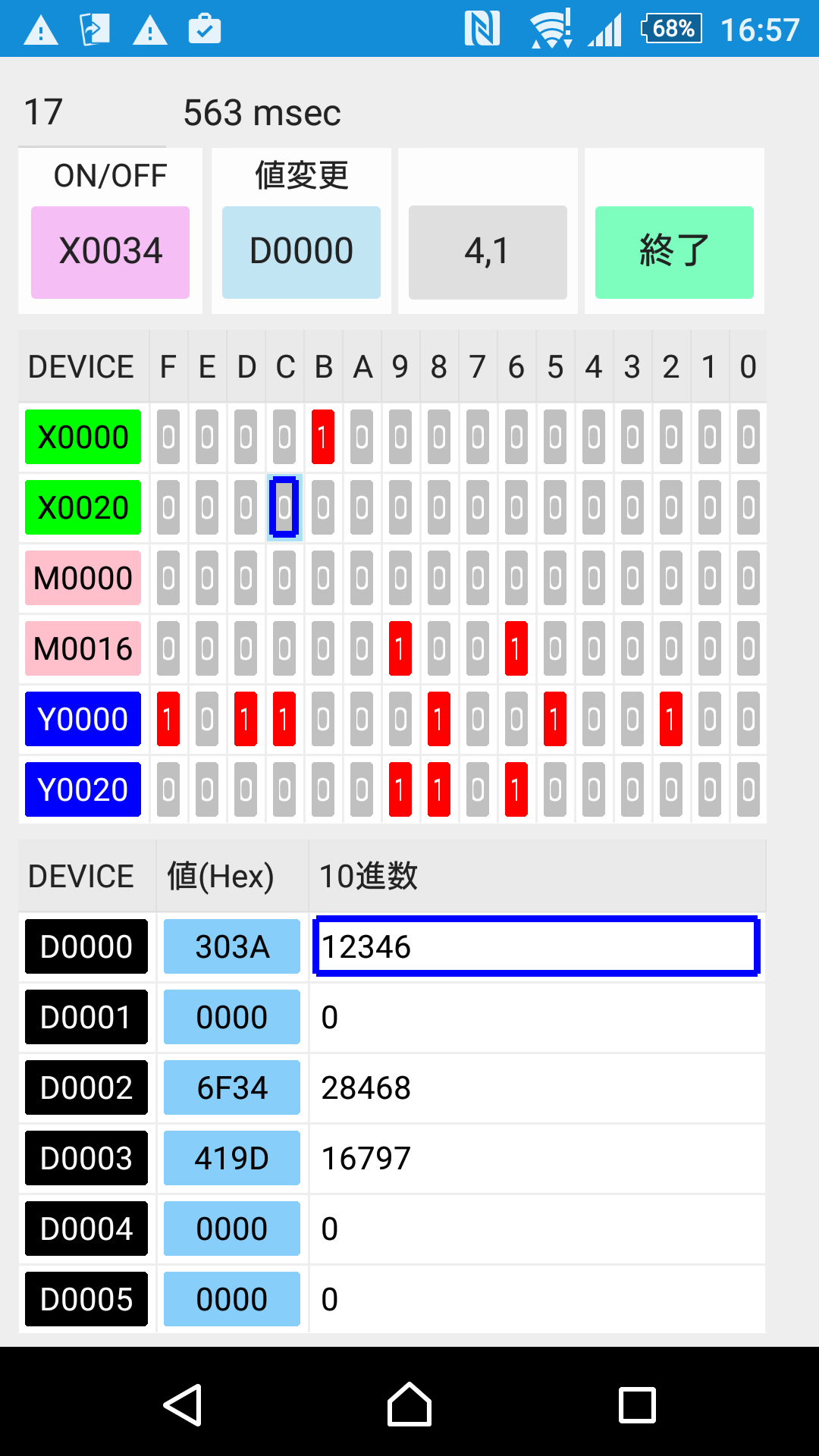

■MELSEC FX RS232C - REX-WF60 を使った PLC モニタ (2017/02/07 追加)

　REX-WF60 が、 Wi-Fi ルータになります。
　既設の Wi-Fi の子として使用すると、操作エリアが広がります。

　・ビットデバイス 96 点、ワードデバイス 6 点のモニタ
　・ビットデバイスの ON/OFF 反転
　・ワードデバイスの値変更

　※モニタ点数（通信回数）が多いと、Wi-Fi - RS232C 変換のためか、若干遅いです。

　

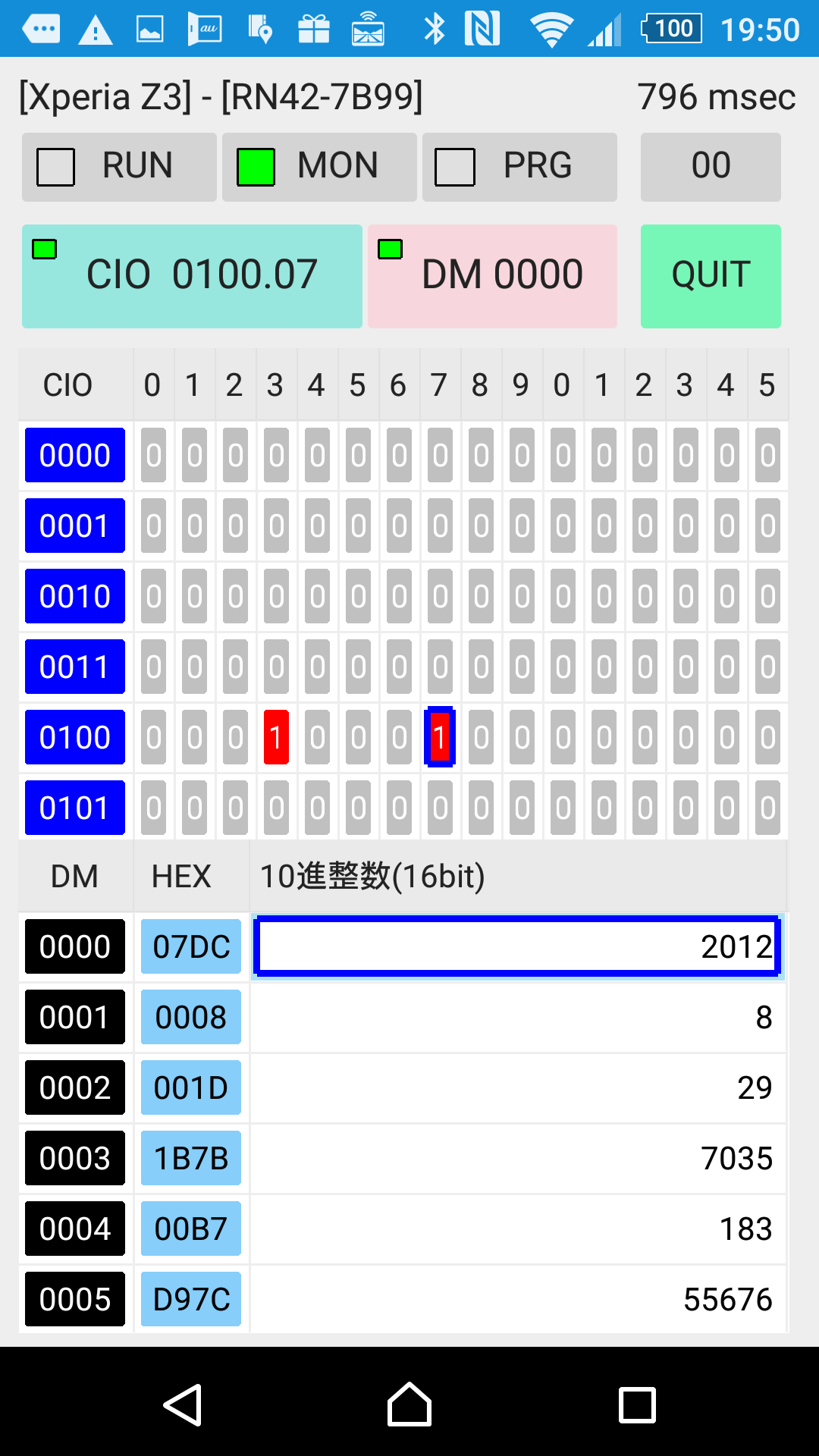

■OMRON CP1E-N RS232C - REX-BT60 を使った PLC モニタ (2017/02/12 追加)

　Bluetooth 通信です。通信距離は、10m 程度。（100m の機種も存在します。）
　一度だけ、ペアリング処理が必要ですが、Wi-Fi のような自動切り替えが不要です。

　・CIO エリア 6 チャネル、DM エリア 6 チャネルのモニタ
　・ビットデバイスの ON/OFF 反転
　・ワードデバイスの値変更

　※ モニタ点数（通信回数）が多いと、RS232C - Bluetooth 変換のためか、若干遅いです。
　　RS232Cのボーレートを変えても、劇的に速くなることはありません。

　

■関連ツール

　・同様の機能を応用したツールの作成は、有料にて対応させて頂きます。
　・Andoroid 版 Modbus/TCP の読み書きツールの作成も可能です。
　 変換器を使えば、Modbus RTU も可能と思われます。
　・NFC タグを使ったツールも作成可能です。

■開発環境

　Delphi 10.1 Berlin Professional ＋ Mobile AddOnPack にて、開発しています。
　実機では、Nexus 7 (2013)、Xperia Z3 でのみ、動作を確認しています。

■お問い合わせ
　
　試作版です。
　興味のある方は、 e-mail : f.izawa＠dream.com までメールを下さい。（＠は小文字にして下さい）
　apk ファイルのダウンロード先を返信させて頂きます。説明書は作成していません。
