線分(LINE, LWPOLYLINE)で囲われた表スタイルの文字列を一括で編集するツールです。
クリップボード経由で Excel、Editor 等とのやり取りが可能です。
■使い方

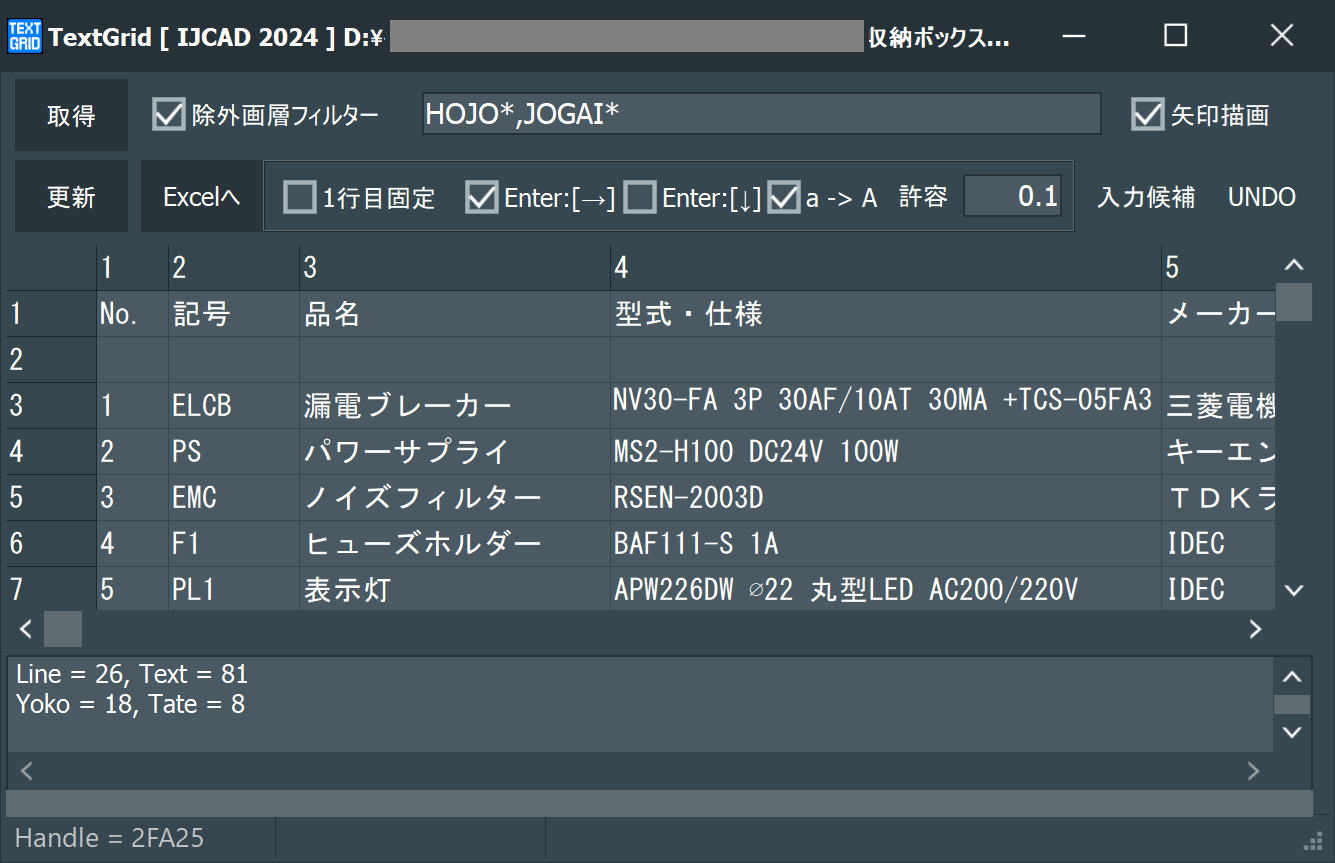

[取得]ボタンで CAD 上のLINE, POLYLINE, TEXT で作成された表全体を選択します。
表のマス目内の TEXT は１つだけが採用されます。
編集後[更新]ボタンをクリックすると CAD に反映されます。
Enter = [↓]、[→] がチェックされている特は、[Enter]キーで次のセルに移動します。
Windows の標準的なショートカット[Ctrl]+{X,C,V,Z...]が使えます。
マウス右クリックのポップアップメニューからも同様の操作が行なえます。
[UNDO]ボタンまたは[Ctrl]+[Z]キーで、直前の状態に戻せます。
※ CAD への UNDO ではありません。
[入力候補]ボタンでで入力候補が表示されます。
1 文字入力で先頭文字へ移動。[↓][↑]で対象を選択位置を移動。
[Enter]キーまたはクリックで採用されます。
不要時は[ESC]キーを押します。
マウス右クリックのポップアップメニューから置換、全角-半角変換等が行なえます。
[Excelへ] ボタンで起動中のエクセルの A1 セルに転送できます。
Excel から TextGrid へは、
Excel で範囲を選択 -> [Ctrl+C] 等でクリップボードにコピー
TextGrid の 1-1 セルをアクティブにして、[Ctrl+V] でペーストします。
■著作権、免責事項等
本ツールの著作権は作者 f.izawa が所有し、これを主張します。
本ツールをダウンロード、使用したことによる事故、損害等の一切について
作者はその責を負いません。
■作者連絡先
e-mail: f.izawa@dream.com
URL: http://www.izawa-web.com/
■開発環境
Delphi 10.4 Professional
Windows 11
■履歴
2023/01/30 初版作成
2023/02/10 BricsCAD, IJCAD 対応版を追加
2023/08/28 ARES, AutoCAD, BricsCAD, IJCAD, ZWCAD にほぼ対応（遅延バインディング版）
2023/10/25 いろいろ修正
2024/10/27 TEXT が左基点のとき、文字列が取得できないのを手直し、フォームをグレイ表示に変更

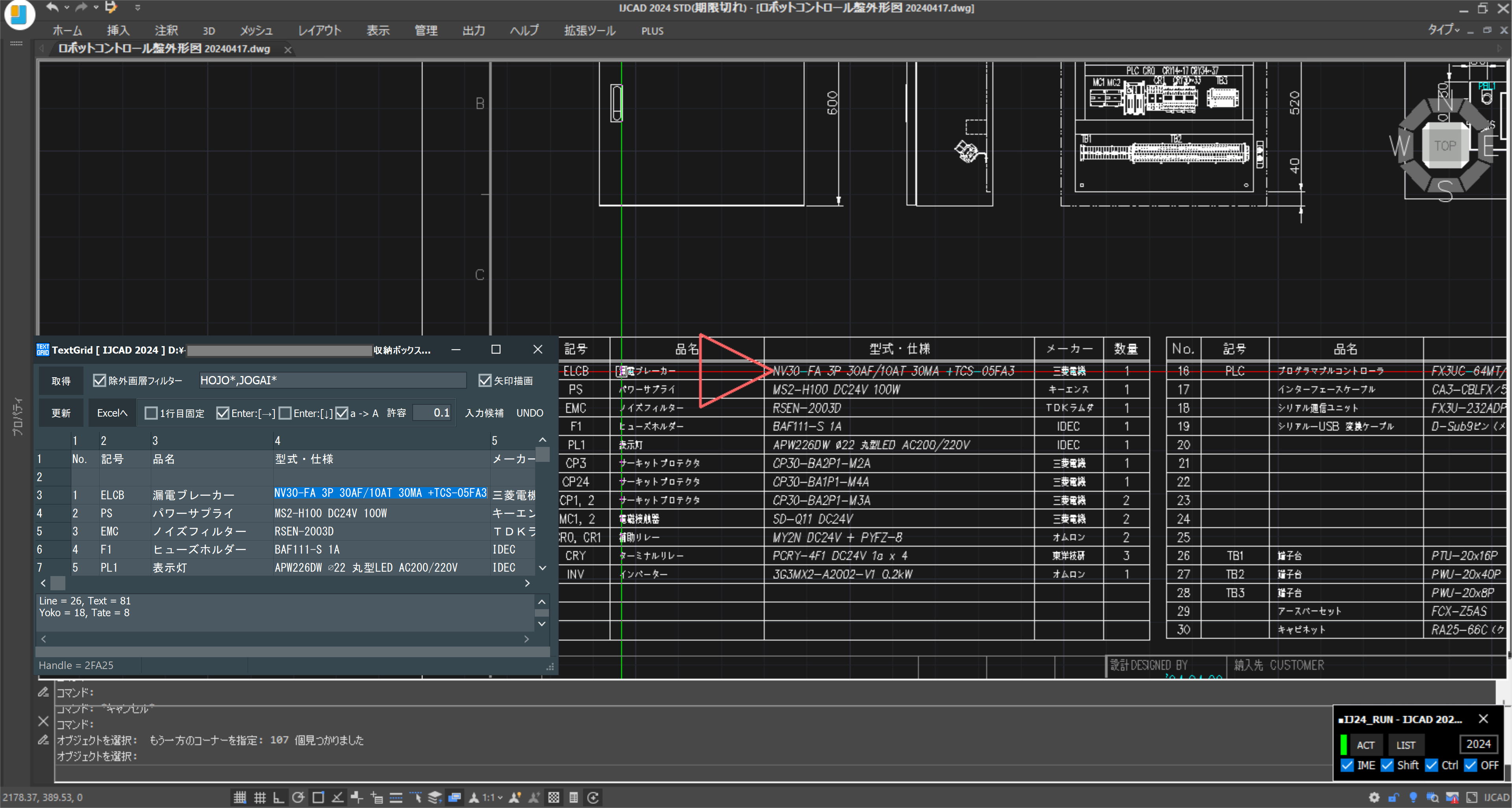

2024/10/28 除外画層フィルター、矢印描画を追加
■ダウンロード
最新版：(2024/10/28)
http://www.izawa-web.com/zip/TextGridX_20241028.zip
[取得] ボタンの右クリック、またはセルの上でマウス右クリックのポップアップメニューからターゲット CAD を変更して下さい。
いろいろ修正版：(2023/10/25)
http://www.izawa-web.com/zip/TextGridX20231025.zip
・ダブルクリックで入力候補の表示が煩わしいのでとりやめ
・更新時にエラーが出ることがあるのを対策
・[Ctrl]+{Enter] での更新をとりやめ
・[Shift]+{Enter] でのセル移動をとりやめ
・フォームがアクティブにならないことがあるのを対策
・UNDO 処理を整理
・[入力候補]ボタンを追加
ARES, AutoCAD, BricsCAD, IJCAD, ZWCAD ほぼ対応（遅延バインディング版）： (2023/08/28)
http://www.izawa-web.com/zip/TextGridX20230810.zip
[取得] ボタンの右クリック、またはセルの上でマウス右クリックのポップアップメニューからターゲット CAD を変更して下さい。
Acad23_TextGrid.zip (2023/02/10)
Bcad23_TextGrid.zip (2023/02/10)
IJcad23_TextGrid.zip (2023/02/10)
